TIMKEN 19153X轴承代号说明
1
9
1
5
3
X
1：0º < 锥角 < 24º
91：内径范围：1-2 in
53：部件代号，53表示内圈，内圈基本代号：19153
X：边界尺寸变更，符合 ISO标准
1：
0º < 锥角 < 24º
91：
内径范围：1-2 in
53：
部件代号，53表示内圈，内圈基本代号：19153
X：
边界尺寸变更，符合 ISO标准

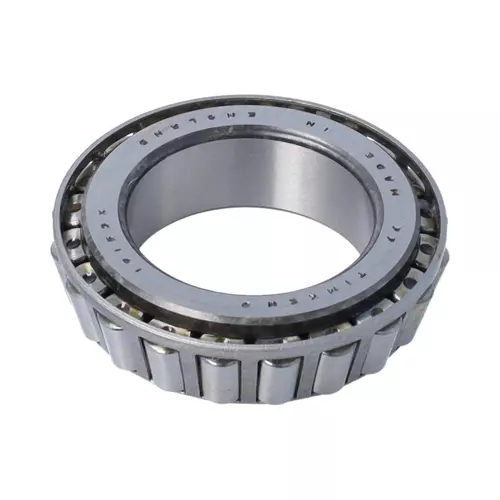

TIMKEN 19153X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 19000 |
| 锥体零件号 | 19153X |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
19800 lbf 88300 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
5150 lbf 22900 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.5156 in 38.496 mm |
| B - 锥体宽度 |
0.6504 in 16.520 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.05 in 1.3 mm |
| da - 锥体正面背衬直径 |
1.71 in 43.5 mm |
| db - 锥体背面背衬直径 |
1.77 in 45 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.06 in -1.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
2960 lbf 13100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
11400 lbf 50700 N |
| C₀ - 静态径向载荷额定值 |
13000 lbf 57800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2250 lbf 10000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.31 |
| Cg - 几何因子ˡ⁹ˡ | 0.0694 |
