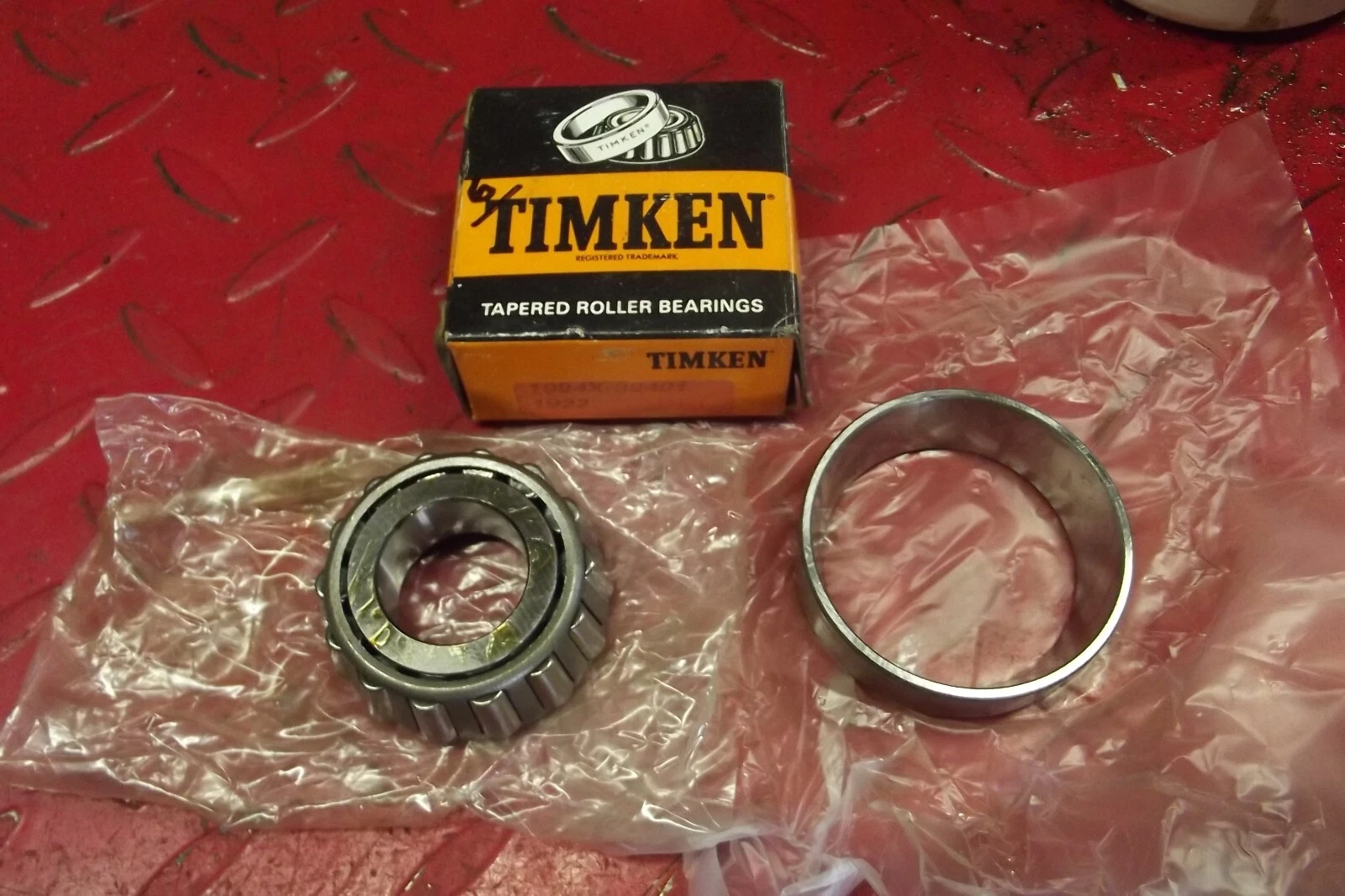

TIMKEN 1994X/1922轴承代号说明
1
9
9
4
X
/
1
9
2
2
1994：圆锥滚子轴承内圈基本代号：1994
X：边界尺寸变更，符合 ISO标准
/：分隔符
1922：圆锥滚子轴承外圈基本代号：1922
1994：
圆锥滚子轴承内圈基本代号：1994
X：
边界尺寸变更，符合 ISO标准
/：
分隔符
1922：
圆锥滚子轴承外圈基本代号：1922
TIMKEN 1994X/1922轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 1900 |
| 锥体零件号 | 1994X |
| 外圈零件号 | 1922 |
| 设计单元 | 英制 |
| 轴承净重 |
0.5 lb 0.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 in 25.400 mm |
| D - 外圈外径 |
2.25 in 57.15 mm |
| B - 锥体宽度 |
0.7620 in 19.355 mm |
| C - 外圈宽度 |
0.6250 in 15.875 mm |
| T - 轴承宽度 |
0.7813 in 19.845 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.2 in 30.5 mm |
| db - 锥体背面背衬直径 |
1.46 in 37 mm |
| Da - 外圈正面背衬直径 |
2.13 in 54.10 mm |
| Db - 外圈背面背衬直径 |
2.01 in 51.05 mm |
| Ab - 保持架锥体正面间隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面间隙 |
0 in 0 mm |
| a - 有效中心位置ˡ³ˡ |
-0.23 in -5.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
2820 lbf 12500 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
10900 lbf 48400 N |
| C₀ - 静态径向额定值 |
11300 lbf 50200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1590 lbf 7080 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.77 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.82 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0565 |
