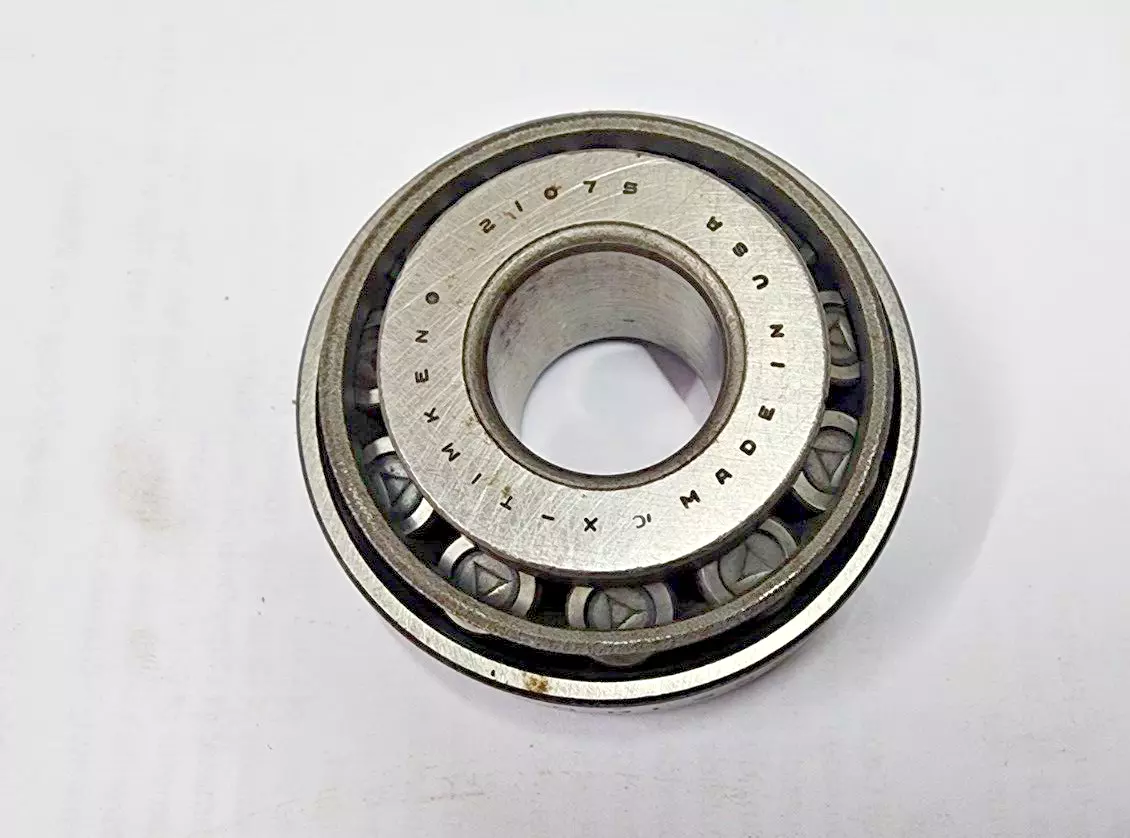

TIMKEN 21075/21212轴承代号说明
2
1
0
7
5
/
2
1
2
1
2
2：24º < 锥角 < 25º30'
10：内径范围：0-1 in
75：部件代号，75表示内圈，内圈基本代号：21075
/：分隔符
2：24º < 锥角 < 25º30'
12：内径范围：0-1 in
12：部件代号，12表示内圈，内圈基本代号：21212
2：
24º < 锥角 < 25º30'
10：
内径范围：0-1 in
75：
部件代号，75表示内圈，内圈基本代号：21075
/：
分隔符
2：
24º < 锥角 < 25º30'
12：
内径范围：0-1 in
12：
部件代号，12表示内圈，内圈基本代号：21212
TIMKEN 21075/21212轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 21000 |
| 锥体零件号 | 21075 |
| 外圈零件号 | 21212 |
| 设计单元 | 英制 |
| 轴承净重 |
0.5 lb 0.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3/4 in 19.05 mm |
| D - 外圈外径 |
2.125 in 53.975 mm |
| B - 锥体宽度 |
0.8598 in 21.839 mm |
| C - 外圈宽度 |
0.6250 in 15.875 mm |
| T - 轴承宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.090 in 2.29 mm |
| da - 锥体正面背衬直径 |
1.03 in 26 mm |
| db - 锥体背面背衬直径 |
1.24 in 31.5 mm |
| Da - 外圈正面背衬直径 |
2.01 in 51.05 mm |
| Db - 外圈背面背衬直径 |
1.69 in 42.93 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.1 in 2.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.23 in -5.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3210 lbf 14300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
12400 lbf 55100 N |
| C₀ - 静态径向载荷额定值 |
9560 lbf 42500 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3250 lbf 14400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.99 |
| e - ISO标准系数ˡ⁸ˡ | 0.59 |
| Y - ISO标准系数ˡ⁹ˡ | 1.02 |
| G₁ - 发热系数（滚子滚道） | 7 |
| G₂ - 发热系数（挡边-滚子端） | 3.55 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0558 |
