TIMKEN 23101X轴承代号说明
2
3
1
0
1
X
2：24º < 锥角 < 25º30'
31：内径范围：1-2 in
01：部件代号，01表示内圈，内圈基本代号：23101
X：边界尺寸变更，符合 ISO标准
2：
24º < 锥角 < 25º30'
31：
内径范围：1-2 in
01：
部件代号，01表示内圈，内圈基本代号：23101
X：
边界尺寸变更，符合 ISO标准

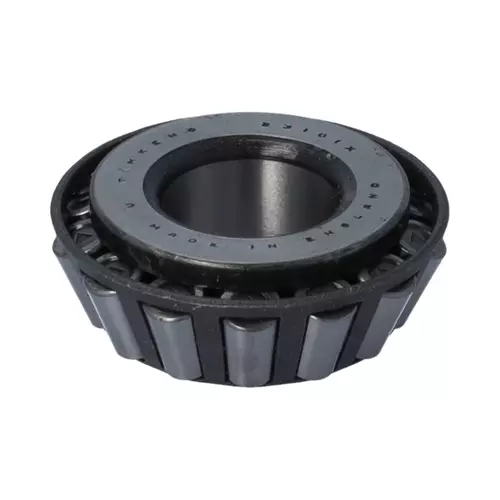

TIMKEN 23101X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 23000 |
| 锥体零件号 | 23101X |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
21400 lbf 95100 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
5540 lbf 24700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 in 25.400 mm |
| B - 锥体宽度 |
0.8130 in 20.650 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.09 in 2.3 mm |
| da - 锥体正面背衬直径 |
1.36 in 34.6 mm |
| db - 锥体背面背衬直径 |
1.59 in 40.5 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.05 in -1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3180 lbf 14200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
12300 lbf 54600 N |
| C₀ - 静态径向载荷额定值 |
12500 lbf 55800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3990 lbf 17700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.070 |
