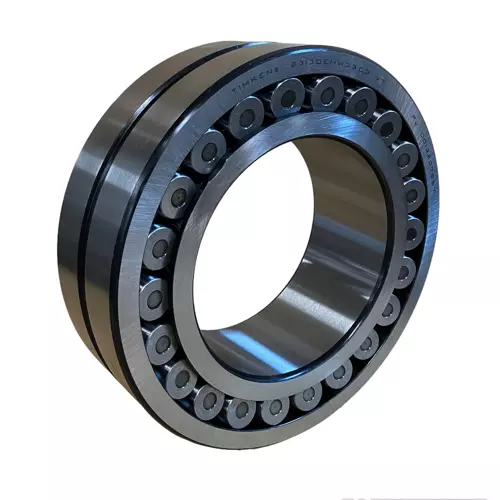

TIMKEN 23130EMW33C5轴承代号说明
2
3
1
3
0
E
M
W
3
3
C
5
2：调心滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
30：公称内径代号，内径：150 mm
E：内部结构优化，负载能力提升
M：滚子引导，机加工黄铜保持架
W33：轴承外圈带油槽和三个润滑油孔
C5：C5 游隙（大于 C4 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
30：
公称内径代号，内径：150 mm
E：
内部结构优化，负载能力提升
M：
滚子引导，机加工黄铜保持架
W33：
轴承外圈带油槽和三个润滑油孔
C5：
C5 游隙（大于 C4 游隙）
TIMKEN 23130EMW33C5轴承尺寸、参数与图纸
| 技术规格 | |
| 设计单元 | 公制 |
| d - 内径 | 150 mm |
| 轴承净重 |
15.50 Kg 34.21 lb |
| 保持架型式 | EM |
| 保持架材质 | 黄铜 |
| 替代部分 | 23130YMW33C5 |
| 尺寸规格 | |
| D - 外径 |
250 mm 9.8425 in |
| B” - 内圈宽度 |
80 mm 3.1496 in |
| B - 外圈宽度 |
80 mm 3.1496 in |
| 支座和圆角尺寸规格 | |
| R - 内圈倒角半径ˡ¹ˡ |
2 mm 0.080 in |
| r - 外圈倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 内圈背衬直径 |
173 mm 6.8000 in |
| Da - 外圈背衬直径 |
229.000 mm 9.000 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
1390000 N 312000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
1000000 N 225000 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.29 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.26 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.32 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 3.45 |
| 参考额定转速（脂润滑） | 1600 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 1900 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0879 |
TIMKEN 23130EMW33C5轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 23130KEMW33轴承 | ￥2009.12元 | - | 36 |
| TIMKEN 23130KEMW33C3轴承 | ￥2009.12元 | - | 6 |
| TIMKEN 23130EMW33C3轴承 | ￥2009.12元 | - | 23 |
| TIMKEN 23130EMW33轴承 | ￥2531.12元 | - | 1 |
