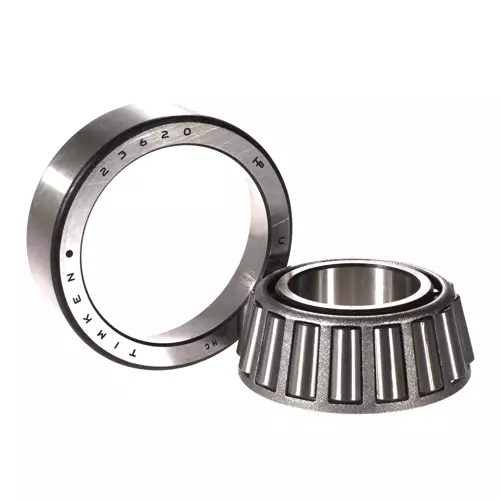

TIMKEN 23690/23620轴承代号说明
2
3
6
9
0
/
2
3
6
2
0
2：24º < 锥角 < 25º30'
36：内径范围：1-2 in
90：部件代号，90表示内圈，内圈基本代号：23690
/：分隔符
2：24º < 锥角 < 25º30'
36：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：23620
2：
24º < 锥角 < 25º30'
36：
内径范围：1-2 in
90：
部件代号，90表示内圈，内圈基本代号：23690
/：
分隔符
2：
24º < 锥角 < 25º30'
36：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：23620
TIMKEN 23690/23620轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 23600 |
| 锥体零件号 | 23690 |
| 外圈零件号 | 23620 |
| 设计单元 | 英制 |
| 轴承净重 |
1.1 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 3/8 in 34.925 mm |
| D - 外圈外径 |
2.8750 in 73.025 mm |
| B - 锥体宽度 |
1.0620 in 26.975 mm |
| C - 外圈宽度 |
0.8750 in 22.225 mm |
| T - 轴承宽度 |
1.0625 in 26.988 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.65 in 42.1 mm |
| db - 锥体背面背衬直径 |
1.93 in 49 mm |
| Da - 外圈正面背衬直径 |
2.72 in 68.10 mm |
| Db - 外圈背面背衬直径 |
2.48 in 62.99 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
5210 lbf 23200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
20100 lbf 89400 N |
| C₀ - 静态径向载荷额定值 |
22900 lbf 102000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3300 lbf 14700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.58 |
| e - ISO标准系数ˡ⁸ˡ | 0.37 |
| Y - ISO标准系数ˡ⁹ˡ | 1.62 |
| G₁ - 发热系数（滚子滚道） | 24.4 |
| G₂ - 发热系数（挡边-滚子端） | 10.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0734 |
