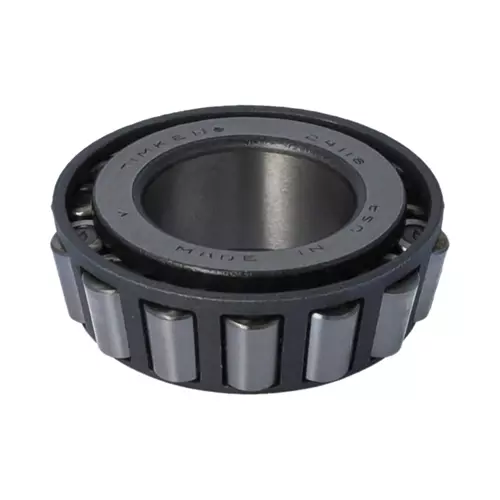

TIMKEN 24118轴承代号说明
2
4
1
1
8
2：24º < 锥角 < 25º30'
41：内径范围：1-2 in
18：部件代号，18表示内圈，内圈基本代号：24118
2：
24º < 锥角 < 25º30'
41：
内径范围：1-2 in
18：
部件代号，18表示内圈，内圈基本代号：24118
TIMKEN 24118轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 24000 |
| 锥体零件号 | 24118 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
21900 lbf 97300 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
5670 lbf 25200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/16 in 30.163 mm |
| B - 锥体宽度 |
0.7470 in 18.974 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
1.38 in 35 mm |
| db - 锥体背面背衬直径 |
1.48 in 37.5 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.19 in -4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3260 lbf 14500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
12600 lbf 55900 N |
| C₀ - 静态径向载荷额定值 |
12400 lbf 55200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1890 lbf 8420 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.72 |
| G₁ - 发热系数（滚子滚道） | 14 |
| G₂ - 发热系数（挡边-滚子端） | 8.28 |
| Cg - 几何因子ˡ⁹ˡ | 0.0589 |
