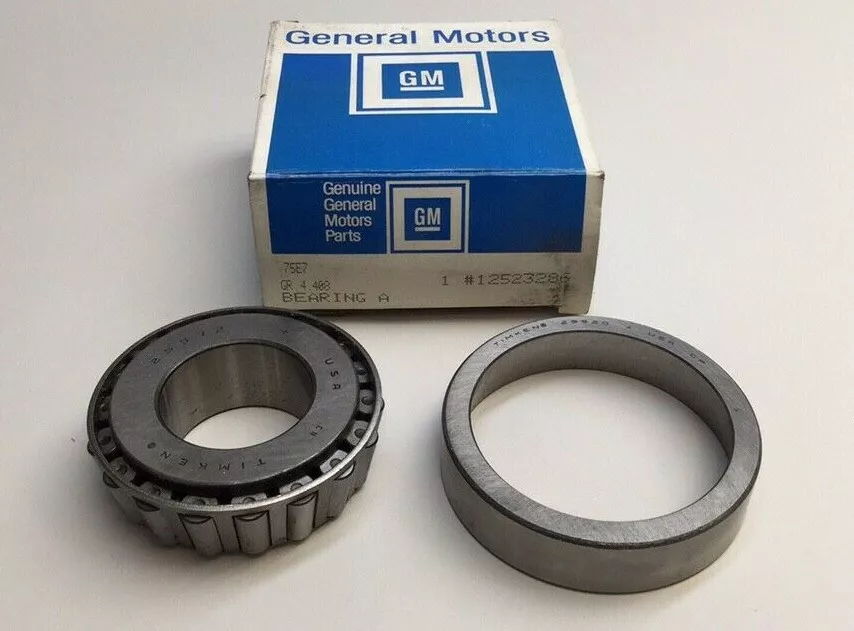

TIMKEN 25572/25520轴承代号说明
2
5
5
7
2
/
2
5
5
2
0
2：24º < 锥角 < 25º30'
55：内径范围：1-2 in
72：部件代号，72表示内圈，内圈基本代号：25572
/：分隔符
2：24º < 锥角 < 25º30'
55：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：25520
2：
24º < 锥角 < 25º30'
55：
内径范围：1-2 in
72：
部件代号，72表示内圈，内圈基本代号：25572
/：
分隔符
2：
24º < 锥角 < 25º30'
55：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：25520
TIMKEN 25572/25520轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 25500 |
| 锥体零件号 | 25572 |
| 外圈零件号 | 25520 |
| 设计单元 | 英制 |
| 轴承净重 |
1.4 lb 0.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/2 in 38.1 mm |
| D - 外圈外径 |
3.2650 in 82.931 mm |
| B - 锥体宽度 |
1.0000 in 25.400 mm |
| C - 外圈宽度 |
0.7500 in 19.050 mm |
| T - 轴承宽度 |
0.9375 in 23.813 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.03 in 0.8 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.03 in 0.76 mm |
| da - 锥体正面背衬直径 |
1.81 in 46 mm |
| db - 锥体背面背衬直径 |
1.81 in 46 mm |
| Da - 外圈正面背衬直径 |
3.05 in 77.00 mm |
| Db - 外圈背面背衬直径 |
2.91 in 73.91 mm |
| Ab - 保持架锥体正面间隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面间隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.25 in -6.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
5270 lbf 23500 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
20300 lbf 90500 N |
| C₀ - 静态径向额定值 |
24900 lbf 111000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3020 lbf 13500 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.74 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.79 |
| G₁ - 发热系数（滚子滚道） | 35.2 |
| G₂ - 发热系数（挡边-滚子端） | 14.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0801 |
