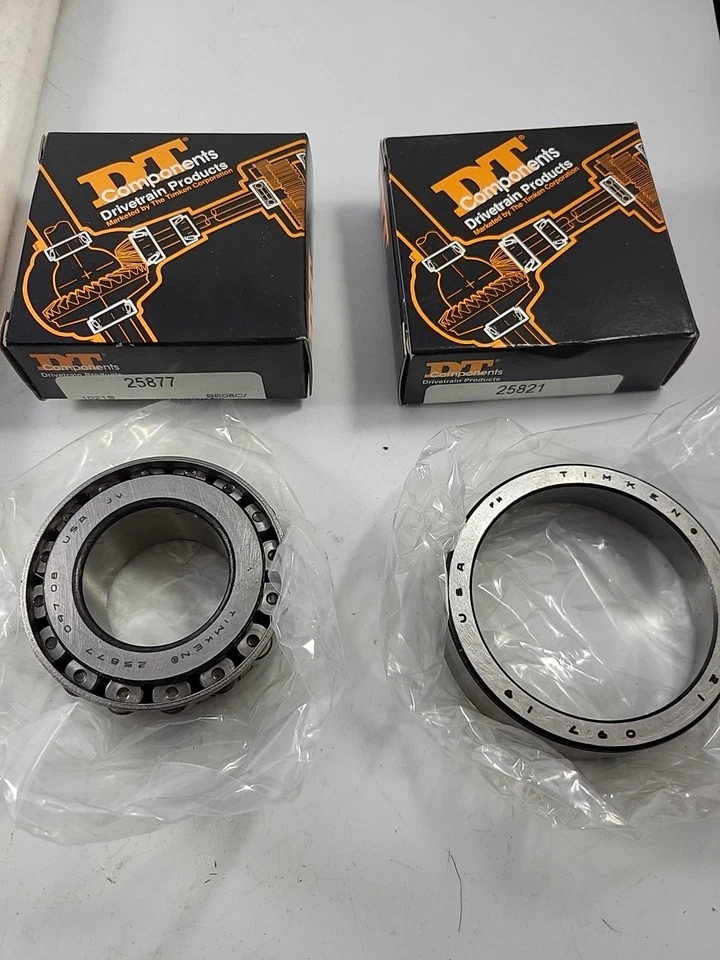

TIMKEN 25877/25821轴承代号说明
2
5
8
7
7
/
2
5
8
2
1
2：24º < 锥角 < 25º30'
58：内径范围：1-2 in
77：部件代号，77表示内圈，内圈基本代号：25877
/：分隔符
2：24º < 锥角 < 25º30'
58：内径范围：1-2 in
21：部件代号，21表示内圈，内圈基本代号：25821
2：
24º < 锥角 < 25º30'
58：
内径范围：1-2 in
77：
部件代号，77表示内圈，内圈基本代号：25877
/：
分隔符
2：
24º < 锥角 < 25º30'
58：
内径范围：1-2 in
21：
部件代号，21表示内圈，内圈基本代号：25821
TIMKEN 25877/25821轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 25800 |
| 锥体零件号 | 25877 |
| 外圈零件号 | 25821 |
| 设计单元 | 英制 |
| 轴承净重 |
1 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 3/8 in 34.925 mm |
| D - 外圈外径 |
2.8750 in 73.025 mm |
| B - 锥体宽度 |
0.9688 in 24.608 mm |
| C - 外圈宽度 |
0.7500 in 19.050 mm |
| T - 轴承宽度 |
0.9375 in 23.813 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.520 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.03 in 0.76 mm |
| da - 锥体正面背衬直径 |
1.59 in 40.5 mm |
| db - 锥体背面背衬直径 |
1.69 in 43 mm |
| Da - 外圈正面背衬直径 |
2.72 in 68.10 mm |
| Db - 外圈背面背衬直径 |
2.56 in 65.02 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
4960 lbf 22100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
19100 lbf 85100 N |
| C₀ - 静态径向载荷额定值 |
21900 lbf 97400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2460 lbf 11000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.01 |
| e - ISO标准系数ˡ⁸ˡ | 0.29 |
| Y - ISO标准系数ˡ⁹ˡ | 2.07 |
| G₁ - 发热系数（滚子滚道） | 26.4 |
| G₂ - 发热系数（挡边-滚子端） | 10.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0695 |
