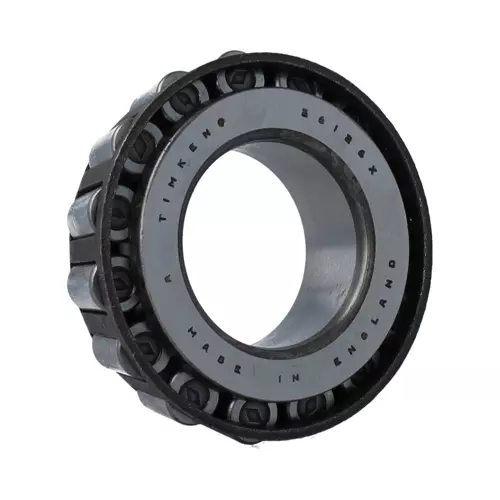

TIMKEN 26126X轴承代号说明
2
6
1
2
6
X
2：24º < 锥角 < 25º30'
61：内径范围：1-2 in
26：部件代号，26表示内圈，内圈基本代号：26126
X：边界尺寸变更，符合 ISO标准
2：
24º < 锥角 < 25º30'
61：
内径范围：1-2 in
26：
部件代号，26表示内圈，内圈基本代号：26126
X：
边界尺寸变更，符合 ISO标准
TIMKEN 26126X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 26000 |
| 锥体零件号 | 26126X |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
23000 lbf 102000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
5960 lbf 26500 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.2598 in 31.999 mm |
| B - 锥体宽度 |
0.7450 in 18.923 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.08 in 2 mm |
| da - 锥体正面背衬直径 |
1.48 in 37.5 mm |
| db - 锥体背面背衬直径 |
1.59 in 40.5 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.16 in -4.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3420 lbf 15200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
13200 lbf 58800 N |
| C₀ - 静态径向载荷额定值 |
13500 lbf 60100 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2110 lbf 9390 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.62 |
| G₁ - 发热系数（滚子滚道） | 16.1 |
| G₂ - 发热系数（挡边-滚子端） | 10.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.063 |
