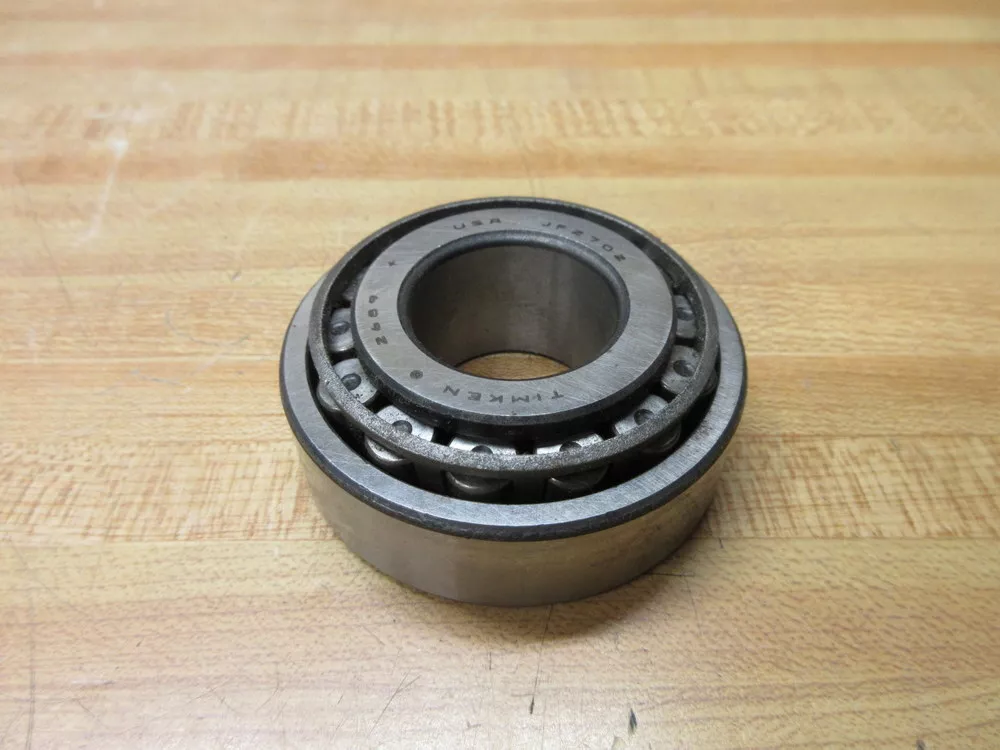

TIMKEN 2689/2631轴承代号说明
2
6
8
9
/
2
6
3
1
2689：圆锥滚子轴承内圈基本代号：2689
/：分隔符
2631：圆锥滚子轴承外圈基本代号：2631
2689：
圆锥滚子轴承内圈基本代号：2689
/：
分隔符
2631：
圆锥滚子轴承外圈基本代号：2631
TIMKEN 2689/2631轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 2600 |
| 锥体零件号 | 2689 |
| 外圈零件号 | 2631 |
| 设计单元 | 英制 |
| 轴承净重 |
0.9 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/8 in 28.575 mm |
| D - 外圈外径 |
2.6150 in 66.421 mm |
| B - 锥体宽度 |
1.0013 in 25.433 mm |
| C - 外圈宽度 |
0.7500 in 19.050 mm |
| T - 轴承宽度 |
0.9375 in 23.813 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.05 in 1.3 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.42 in 36 mm |
| db - 锥体背面背衬直径 |
1.48 in 37.5 mm |
| Da - 外圈正面背衬直径 |
2.40 in 60.96 mm |
| Db - 外圈背面背衬直径 |
2.28 in 57.91 mm |
| Ab - 保持架锥体正面间隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面间隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.37 in -9.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
4470 lbf 19900 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
17200 lbf 76600 N |
| C₀ - 静态径向额定值 |
18400 lbf 81700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1940 lbf 8640 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.3 |
| e - ISO标准系数ˡ⁸ˡ | 0.25 |
| Y - ISO标准系数ˡ⁹ˡ | 2.36 |
| G₁ - 发热系数（滚子滚道） | 19.3 |
| G₂ - 发热系数（挡边-滚子端） | 8 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0598 |
