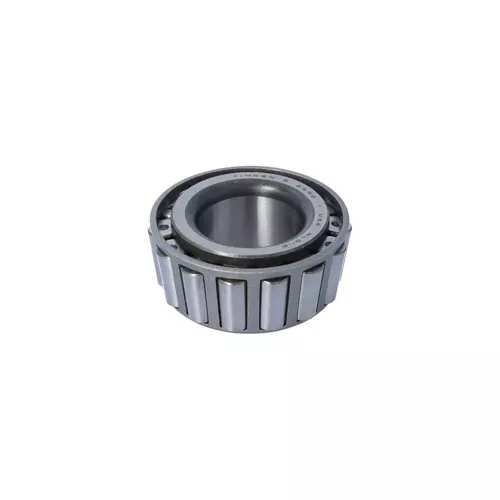

TIMKEN 2690轴承代号说明
2
6
9
0
2690：圆锥滚子轴承内圈基本代号：2690
2690：
圆锥滚子轴承内圈基本代号：2690
TIMKEN 2690轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 2600 |
| 锥体零件号 | 2690 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
30000 lbf 133000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
7780 lbf 34600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.1562 in 29.367 mm |
| B - 锥体宽度 |
1.0013 in 25.433 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
1.38 in 35 mm |
| db - 锥体背面背衬直径 |
1.61 in 41 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.37 in -9.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
4470 lbf 19900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
17200 lbf 76600 N |
| C₀ - 静态径向载荷额定值 |
18400 lbf 81700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1940 lbf 8640 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2.3 |
| G₁ - 发热系数（滚子滚道） | 19.3 |
| G₂ - 发热系数（挡边-滚子端） | 8 |
| Cg - 几何因子ˡ⁹ˡ | 0.0598 |
TIMKEN 2690轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 2690-20024轴承 | ￥216.92元 | - | 32 |
