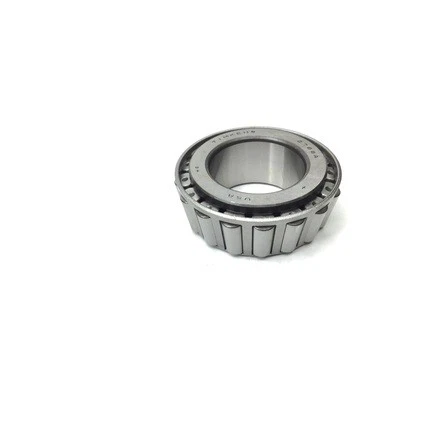

TIMKEN 2788A轴承代号说明
2
7
8
8
A
2788：圆锥滚子轴承内圈基本代号：2788
A：内部设计优化
2788：
圆锥滚子轴承内圈基本代号：2788
A：
内部设计优化
TIMKEN 2788A轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 2700 |
| 锥体零件号 | 2788A |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
34000 lbf 151000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
8810 lbf 39200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 1/2 in 38.1 mm |
| B - 锥体宽度 |
1.0100 in 25.654 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
1.71 in 43.5 mm |
| db - 锥体背面背衬直径 |
1.81 in 46 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5060 lbf 22500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
19500 lbf 86900 N |
| C₀ - 静态径向载荷额定值 |
23000 lbf 102000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2630 lbf 11700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.93 |
| Cg - 几何因子ˡ⁹ˡ | 0.0725 |
TIMKEN 2788A轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 2788A-20024轴承 | ￥134.56元 | - | 36 |
