TIMKEN 28156-20024轴承代号说明
2
8
1
5
6
-
2
0
0
2
4
2：24º < 锥角 < 25º30'
81：内径范围：1-2 in
56：部件代号，56表示内圈，内圈基本代号：28156
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
2：
24º < 锥角 < 25º30'
81：
内径范围：1-2 in
56：
部件代号，56表示内圈，内圈基本代号：28156
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24

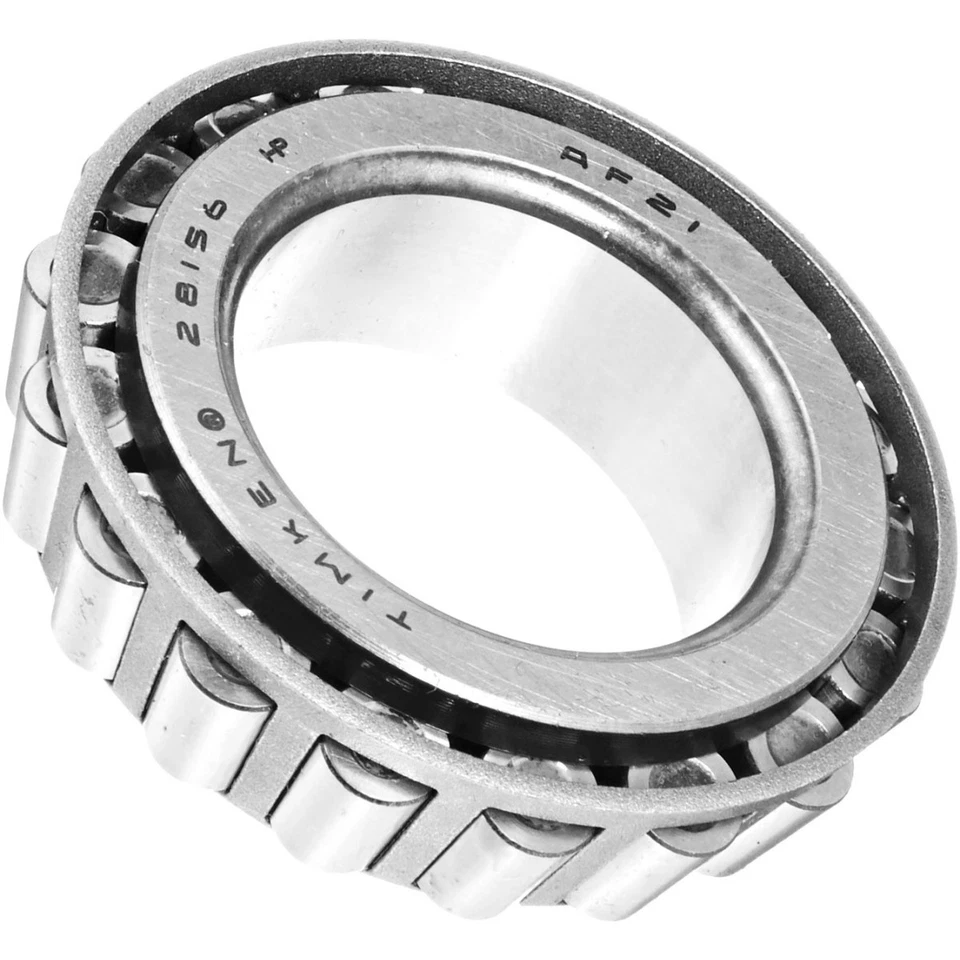

TIMKEN 28156-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 28000 |
| 锥体零件号 | 28156 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
29500 lbf 131000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
7640 lbf 34000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.5740 in 39.980 mm |
| B - 锥体宽度 |
0.7736 in 19.649 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.09 in 2.3 mm |
| da - 锥体正面背衬直径 |
1.77 in 45 mm |
| db - 锥体背面背衬直径 |
1.93 in 49 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.14 in -3.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
4390 lbf 19500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
16900 lbf 75200 N |
| C₀ - 静态径向载荷额定值 |
15500 lbf 68900 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3020 lbf 13400 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 20.7 |
| G₂ - 发热系数（挡边-滚子端） | 12.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.0709 |
