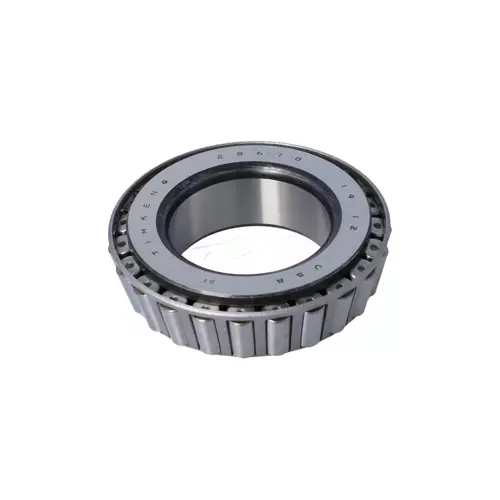

TIMKEN 28678轴承代号说明
2
8
6
7
8
2：24º < 锥角 < 25º30'
86：内径范围：1-2 in
78：部件代号，78表示内圈，内圈基本代号：28678
2：
24º < 锥角 < 25º30'
86：
内径范围：1-2 in
78：
部件代号，78表示内圈，内圈基本代号：28678
TIMKEN 28678轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 28600 |
| 锥体零件号 | 28678 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
48200 lbf 215000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
12500 lbf 55600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 in 50.8 mm |
| B - 锥体宽度 |
0.9688 in 24.608 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.28 in 58 mm |
| db - 锥体背面背衬直径 |
2.56 in 65 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.13 in -3.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
7180 lbf 32000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
27700 lbf 123000 N |
| C₀ - 静态径向载荷额定值 |
32000 lbf 142000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4950 lbf 22000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| Cg - 几何因子ˡ⁹ˡ | 0.0979 |
