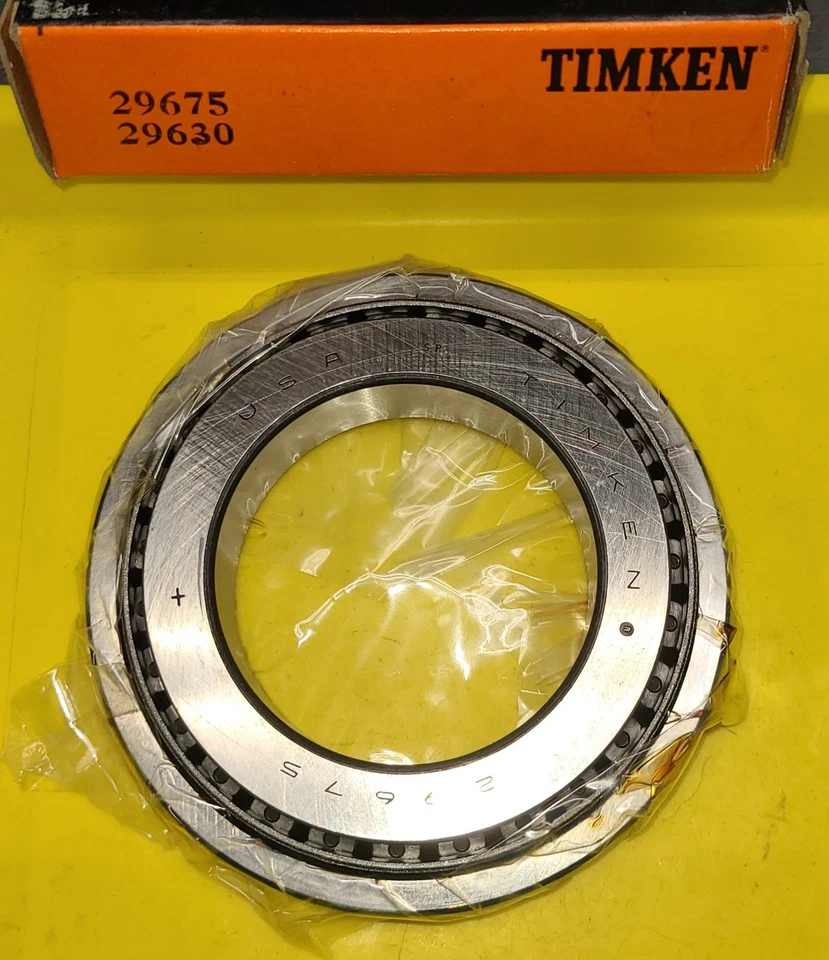

TIMKEN 29675/29630轴承代号说明
2
9
6
7
5
/
2
9
6
3
0
2：24º < 锥角 < 25º30'
96：内径范围：1-2 in
75：部件代号，75表示内圈，内圈基本代号：29675
/：分隔符
2：24º < 锥角 < 25º30'
96：内径范围：1-2 in
30：部件代号，30表示内圈，内圈基本代号：29630
2：
24º < 锥角 < 25º30'
96：
内径范围：1-2 in
75：
部件代号，75表示内圈，内圈基本代号：29675
/：
分隔符
2：
24º < 锥角 < 25º30'
96：
内径范围：1-2 in
30：
部件代号，30表示内圈，内圈基本代号：29630
TIMKEN 29675/29630轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 29600 |
| 锥体零件号 | 29675 |
| 外圈零件号 | 29630 |
| 设计单元 | 英制 |
| 轴承净重 |
2.6 lb 1.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 3/4 in 69.850 mm |
| D - 外圈外径 |
4.75 in 120.65 mm |
| B - 锥体宽度 |
1.0000 in 25.400 mm |
| C - 外圈宽度 |
0.7500 in 19.050 mm |
| T - 轴承宽度 |
1.0000 in 25.400 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.03 in 77 mm |
| db - 锥体背面背衬直径 |
3.15 in 80 mm |
| Da - 外圈正面背衬直径 |
4.49 in 114.00 mm |
| Db - 外圈背面背衬直径 |
4.09 in 103.89 mm |
| Ab - 保持架锥体正面间隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面间隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ³ˡ |
0.04 in 1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
6440 lbf 28600 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
24800 lbf 111000 N |
| C₀ - 静态径向额定值 |
37200 lbf 166000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
5370 lbf 23900 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.2 |
| e - ISO标准系数ˡ⁸ˡ | 0.49 |
| Y - ISO标准系数ˡ⁹ˡ | 1.23 |
| G₁ - 发热系数（滚子滚道） | 77.7 |
| G₂ - 发热系数（挡边-滚子端） | 43.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.117 |
