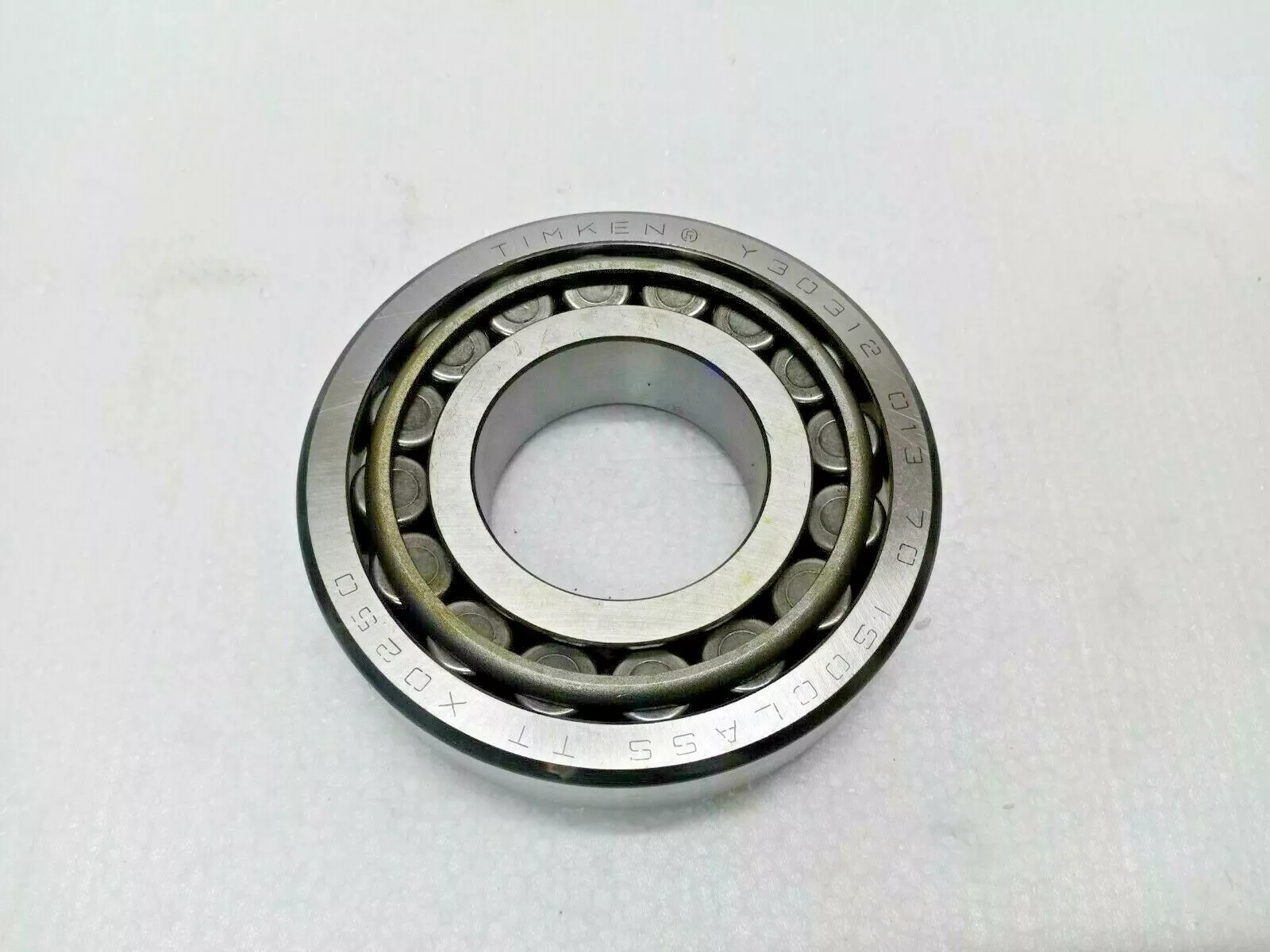

TIMKEN 30312-9X025轴承代号说明
3
0
3
1
2
-
9
X
0
2
5
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
12：内径：60 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
25：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
12：
内径：60 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
25：
材料代码
TIMKEN 30312-9X025轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 30312M |
| 锥体零件号 | X30312M |
| 外圈零件号 | Y30312M |
| 设计单元 | 公制 |
| 轴承净重 |
2 Kg 4.3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30312 |
| 尺寸规格 | |
| d - 内径 |
60 mm 2.3622 in |
| D - 外圈外径 |
130 mm 5.1181 in |
| B - 锥体宽度 |
31.000 mm 1.2205 in |
| C - 外圈宽度 |
26.000 mm 1.0236 in |
| T - 轴承宽度 |
33.500 mm 1.3189 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
69 mm 2.72 in |
| db - 锥体背面背衬直径 |
74 mm 2.91 in |
| Da - 外圈正面背衬直径 |
121.90 mm 4.80 in |
| Db - 外圈背面背衬直径 |
116.08 mm 4.57 in |
| Ab - 保持架锥体正面游隙 |
4.8 mm 0.19 in |
| Aa - 保持架锥体背面游隙 |
1.8 mm 0.07 in |
| a - 有效中心位置ˡ³ˡ |
-7.1 mm -0.28 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
56500 N 12700 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
218000 N 49000 lbf |
| C₀ - 静态径向载荷额定值 |
221000 N 49800 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
33400 N 7510 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 75.8 |
| G₂ - 发热系数（挡边-滚子端） | 22.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0668 |
