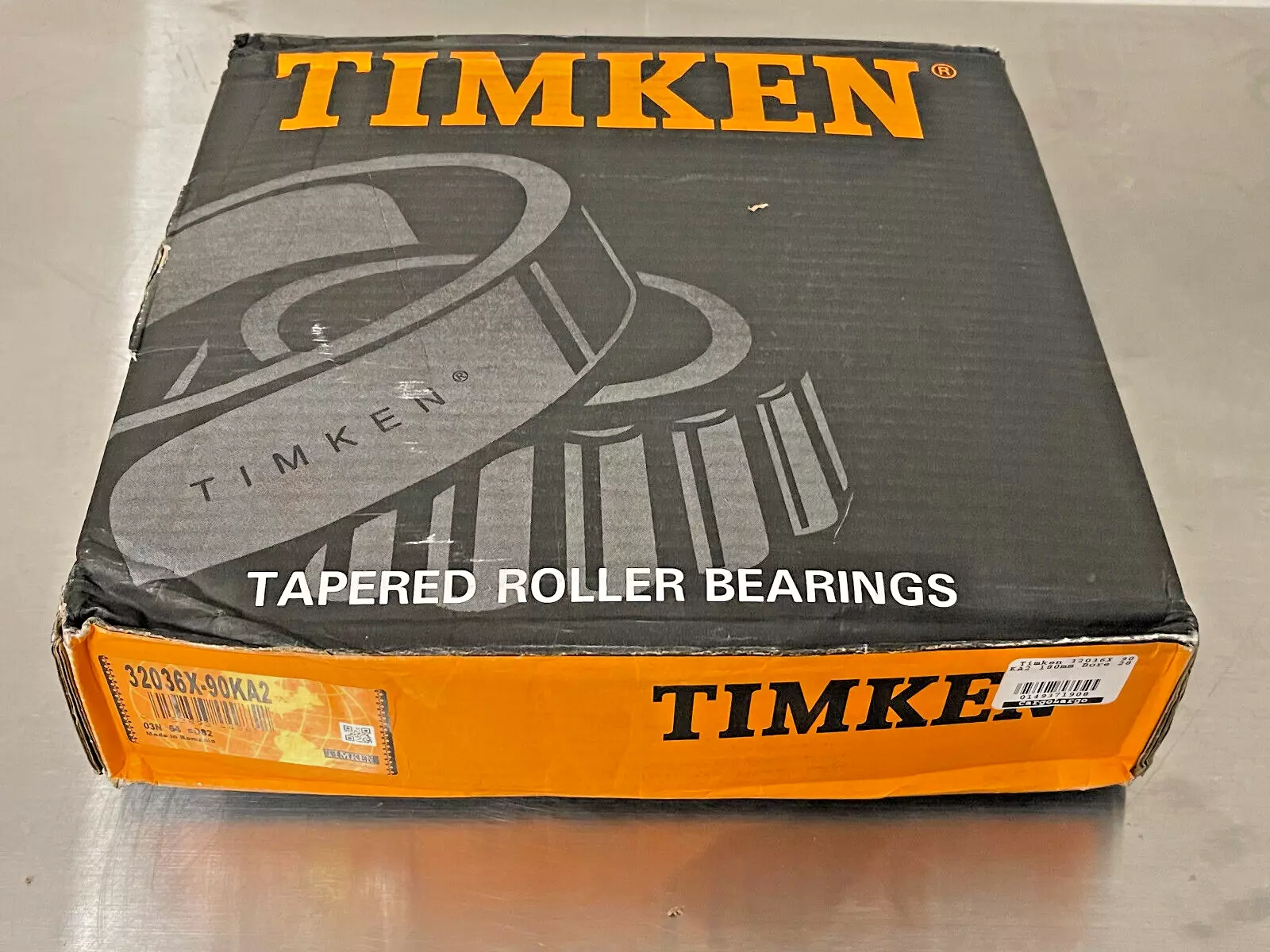

TIMKEN 32036X-90KA2轴承代号说明
3
2
0
3
6
X
-
9
0
K
A
2
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
36：内径：180 mm
X：边界尺寸变更，符合 ISO标准
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A2：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
36：
内径：180 mm
X：
边界尺寸变更，符合 ISO标准
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A2：
材料代码
TIMKEN 32036X-90KA2轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 32036XM |
| 锥体零件号 | X32036XM |
| 外圈零件号 | Y32036XM |
| 设计单元 | 公制 |
| 轴承净重 |
14.00 Kg 30.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32036X |
| 尺寸规格 | |
| d - 内径 |
180 mm 7.0866 in |
| D - 外圈外径 |
280 mm 11.0236 in |
| B - 锥体宽度 |
64.000 mm 2.5197 in |
| C - 外圈宽度 |
48 mm 1.8898 in |
| T - 轴承宽度 |
64.000 mm 2.5197 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
197 mm 7.76 in |
| db - 锥体背面背衬直径 |
203 mm 7.99 in |
| Da - 外圈正面背衬直径 |
271.00 mm 10.67 in |
| Db - 外圈背面背衬直径 |
256.03 mm 10.08 in |
| Ab - 保持架锥体正面游隙 |
4.3 mm 0.17 in |
| Aa - 保持架锥体背面游隙 |
6.6 mm 0.26 in |
| a - 有效中心位置ˡ³ˡ |
-3.6 mm -0.14 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
183000 N 41200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
707000 N 159000 lbf |
| C₀ - 静态径向载荷额定值 |
1240000 N 280000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
133000 N 29800 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.38 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.42 |
| G₁ - 发热系数（滚子滚道） | 760.6 |
| G₂ - 发热系数（挡边-滚子端） | 147.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.129 |
