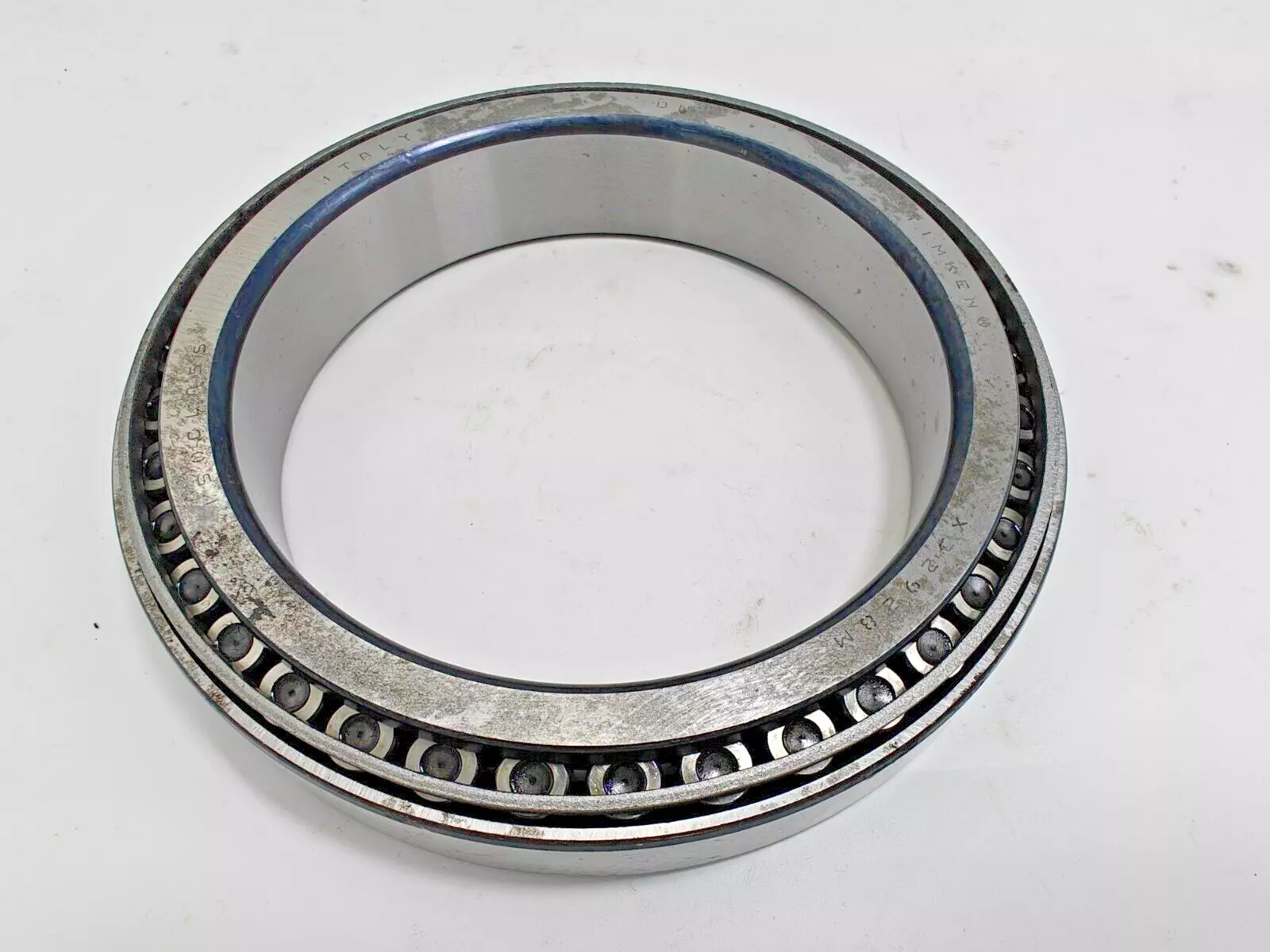

TIMKEN 32928-90KA3轴承代号说明
3
2
9
2
8
-
9
0
K
A
3
3：圆锥滚子轴承
2：宽度系列：2系列
9：直径系列：9系列
28：内径：140 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A3：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
9：
直径系列：9系列
28：
内径：140 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A3：
材料代码
TIMKEN 32928-90KA3轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 32928M |
| 锥体零件号 | X32928M |
| 外圈零件号 | Y32928M |
| 设计单元 | 公制 |
| 轴承净重 |
2.5 Kg 5.5 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32928 |
| 尺寸规格 | |
| d - 内径 |
140 mm 5.5118 in |
| D - 外圈外径 |
190 mm 7.4803 in |
| B - 锥体宽度 |
32.000 mm 1.2598 in |
| C - 外圈宽度 |
25.000 mm 0.9843 in |
| T - 轴承宽度 |
32.000 mm 1.2598 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
148 mm 5.83 in |
| db - 锥体背面背衬直径 |
151 mm 5.94 in |
| Da - 外圈正面背衬直径 |
184.90 mm 7.28 in |
| Db - 外圈背面背衬直径 |
179.07 mm 7.05 in |
| Ab - 保持架锥体正面游隙 |
1.8 mm 0.07 in |
| Aa - 保持架锥体背面游隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ³ˡ |
2.3 mm 0.09 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
58700 N 13200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
226000 N 50900 lbf |
| C₀ - 静态径向载荷额定值 |
404000 N 90700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
36200 N 8130 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.62 |
| e - ISO标准系数ˡ⁸ˡ | 0.36 |
| Y - ISO标准系数ˡ⁹ˡ | 1.67 |
| G₁ - 发热系数（滚子滚道） | 314.5 |
| G₂ - 发热系数（挡边-滚子端） | 144.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.151 |
