TIMKEN 33217-90KB4轴承代号说明
3
3
2
1
7
-
9
0
K
B
4
3：圆锥滚子轴承
3：宽度系列：3系列
2：直径系列：2系列
17：内径：85 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B4：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
2：
直径系列：2系列
17：
内径：85 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B4：
材料代码

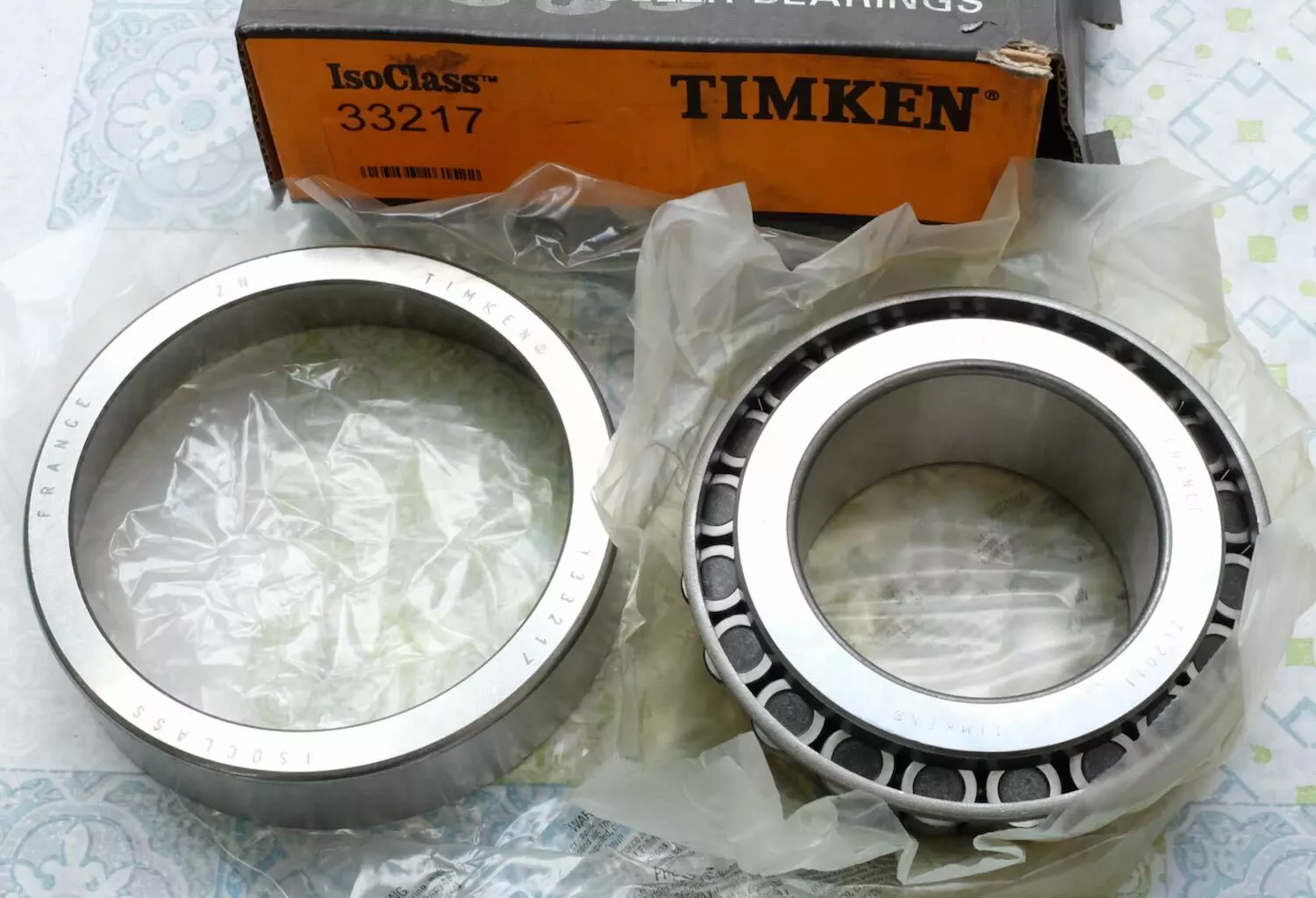

TIMKEN 33217-90KB4轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 33217 |
| 锥体零件号 | X33217 |
| 外圈零件号 | Y33217 |
| 设计单元 | 公制 |
| 轴承净重 |
3.6 Kg 7.9 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33217 |
| 尺寸规格 | |
| d - 内径 |
85 mm 3.3465 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
49.000 mm 1.9291 in |
| C - 外圈宽度 |
37.000 mm 1.4567 in |
| T - 轴承宽度 |
49.000 mm 1.9291 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
94 mm 3.7 in |
| db - 锥体背面背衬直径 |
103 mm 4.06 in |
| Da - 外圈正面背衬直径 |
145.03 mm 5.71 in |
| Db - 外圈背面背衬直径 |
134.11 mm 5.28 in |
| Ab - 保持架锥体正面游隙 |
4.1 mm 0.16 in |
| Aa - 保持架锥体背面游隙 |
4.8 mm 0.19 in |
| a - 有效中心位置ˡ³ˡ |
-11.7 mm -0.46 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
108000 N 24300 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
416000 N 93600 lbf |
| C₀ - 静态径向载荷额定值 |
483000 N 109000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
77300 N 17400 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 167.6 |
| G₂ - 发热系数（挡边-滚子端） | 33.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0995 |
TIMKEN 33217-90KB4轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 33217-90KA1轴承 | ￥407.16元 | - | 11 |
| TIMKEN 33217轴承 | ￥408.32元 | - | 123 |
