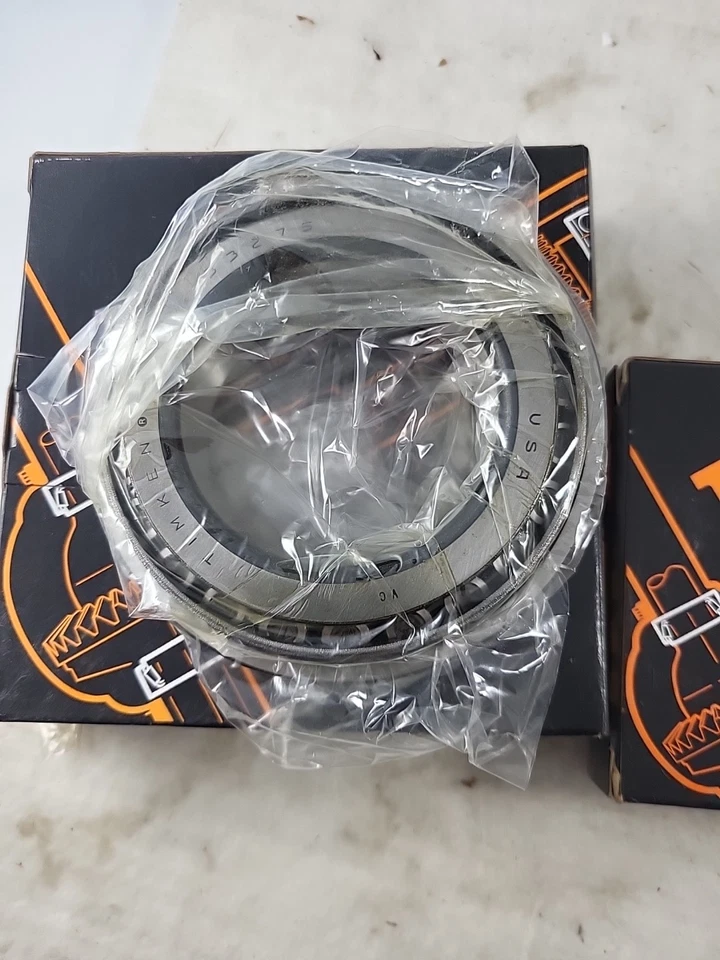

TIMKEN 33275/33472轴承代号说明
3
3
2
7
5
/
3
3
4
7
2
3：25º30' < 锥角 < 27º
32：内径范围：1-2 in
75：部件代号，75表示内圈，内圈基本代号：33275
/：分隔符
3：25º30' < 锥角 < 27º
34：内径范围：1-2 in
72：部件代号，72表示内圈，内圈基本代号：33472
3：
25º30' < 锥角 < 27º
32：
内径范围：1-2 in
75：
部件代号，75表示内圈，内圈基本代号：33275
/：
分隔符
3：
25º30' < 锥角 < 27º
34：
内径范围：1-2 in
72：
部件代号，72表示内圈，内圈基本代号：33472
TIMKEN 33275/33472轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 33000 |
| 锥体零件号 | 33275 |
| 外圈零件号 | 33472 |
| 设计单元 | 英制 |
| 轴承净重 |
3 lb 1.3 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 3/4 in 69.850 mm |
| D - 外圈外径 |
4.7244 in 120 mm |
| B - 锥体宽度 |
1.1875 in 30.163 mm |
| C - 外圈宽度 |
0.9230 in 23.444 mm |
| T - 轴承宽度 |
1.1730 in 29.794 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.03 in 0.76 mm |
| da - 锥体正面背衬直径 |
3.11 in 79 mm |
| db - 锥体背面背衬直径 |
3.35 in 85 mm |
| Da - 外圈正面背衬直径 |
4.49 in 114.00 mm |
| Db - 外圈背面背衬直径 |
4.21 in 106.93 mm |
| Ab - 保持架锥体正面间隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面间隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
8060 lbf 35900 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
31100 lbf 138000 N |
| C₀ - 静态径向额定值 |
44300 lbf 197000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
6020 lbf 26800 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.34 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.38 |
| G₁ - 发热系数（滚子滚道） | 84.2 |
| G₂ - 发热系数（挡边-滚子端） | 25.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.116 |
