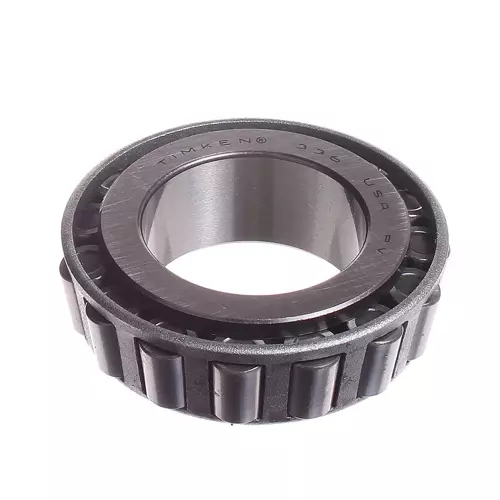

TIMKEN 336轴承代号说明
3
3
6
336：圆锥滚子轴承内圈基本代号：336
336：
圆锥滚子轴承内圈基本代号：336
TIMKEN 336轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 335 |
| 锥体零件号 | 336 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
36900 lbf 164000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
9560 lbf 42500 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 5/8 in 41.275 mm |
| B - 锥体宽度 |
0.8820 in 22.403 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.81 in 46 mm |
| db - 锥体背面背衬直径 |
1.85 in 47 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.25 in -6.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5490 lbf 24400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
21200 lbf 94300 N |
| C₀ - 静态径向载荷额定值 |
18700 lbf 83400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2570 lbf 11400 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2.14 |
| G₁ - 发热系数（滚子滚道） | 26.5 |
| G₂ - 发热系数（挡边-滚子端） | 13 |
| Cg - 几何因子ˡ⁹ˡ | 0.0676 |
TIMKEN 336轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 336-20024轴承 | ￥291.16元 | - | 32 |
| TIMKEN 336-30000轴承 | ￥501.12元 | - | 3 |
