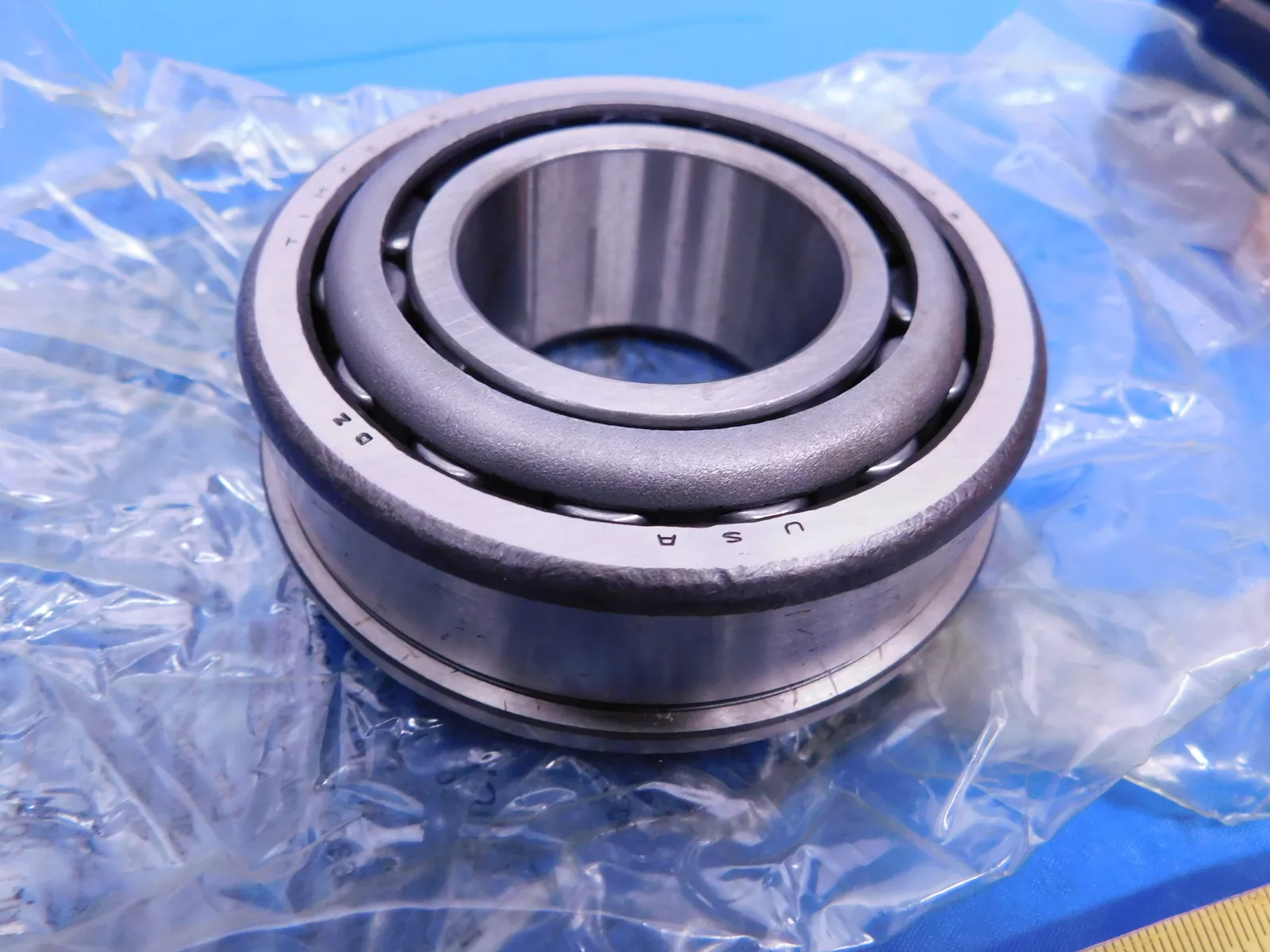

TIMKEN 3381/3320-B轴承代号说明
3
3
8
1
/
3
3
2
0
-
B
3381：圆锥滚子轴承内圈基本代号：3381
/：分隔符
3320：圆锥滚子轴承外圈基本代号：3320
-B：外圈带法兰
3381：
圆锥滚子轴承内圈基本代号：3381
/：
分隔符
3320：
圆锥滚子轴承外圈基本代号：3320
-B：
外圈带法兰
TIMKEN 3381/3320-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3300 |
| 锥体零件号 | 3381 |
| 外圈零件号 | 3320-B |
| 设计单元 | 英制 |
| 轴承净重 |
2.2 lb 1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/2 in 38.1 mm |
| D - 外圈外径 |
3.1562 in 80.167 mm |
| D₁ - 法兰外径 |
3.3396 in 84.826 mm |
| B - 锥体宽度 |
1.1965 in 30.391 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| C₁ - 法兰外圈宽度 |
0.1875 in 4.763 mm |
| T₁ - 轴承到法兰的宽度 |
0.4063 in 10.320 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
1.75 in 44.5 mm |
| db - 锥体背面背衬直径 |
2.01 in 51 mm |
| Da - 外圈正面背衬直径 |
3.05 in 77.47 mm |
| Ab - 保持架锥体正面间隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面间隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.43 in -10.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
6700 lbf 29800 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
25800 lbf 115000 N |
| C₀ - 静态径向额定值 |
29100 lbf 129000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3130 lbf 13900 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.14 |
| e - ISO标准系数ˡ⁸ˡ | 0.27 |
| Y - ISO标准系数ˡ⁹ˡ | 2.2 |
| G₁ - 发热系数（滚子滚道） | 34.6 |
| G₂ - 发热系数（挡边-滚子端） | 12.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0744 |
