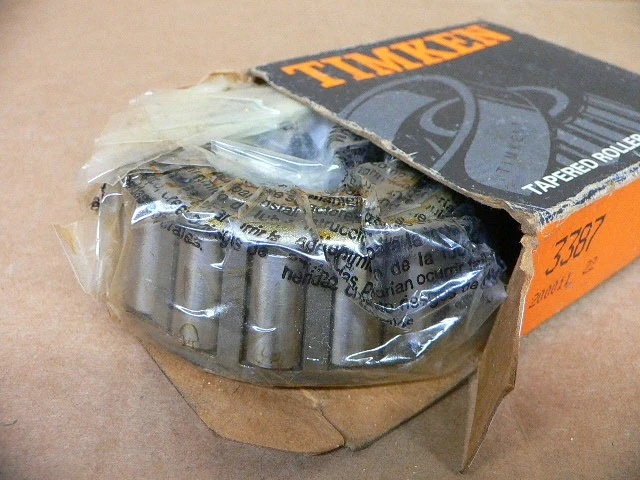

TIMKEN 3387轴承代号说明
3
3
8
7
3387：圆锥滚子轴承内圈基本代号：3387
3387：
圆锥滚子轴承内圈基本代号：3387
TIMKEN 3387轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3300 |
| 锥体零件号 | 3387 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
45000 lbf 200000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
11700 lbf 51900 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 1/2 in 38.1 mm |
| B - 锥体宽度 |
1.1965 in 30.391 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.75 in 44.5 mm |
| db - 锥体背面背衬直径 |
1.77 in 45 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.43 in -10.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6700 lbf 29800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
25800 lbf 115000 N |
| C₀ - 静态径向载荷额定值 |
29100 lbf 129000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3130 lbf 13900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2.14 |
| G₁ - 发热系数（滚子滚道） | 34.6 |
| G₂ - 发热系数（挡边-滚子端） | 12.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.0744 |
