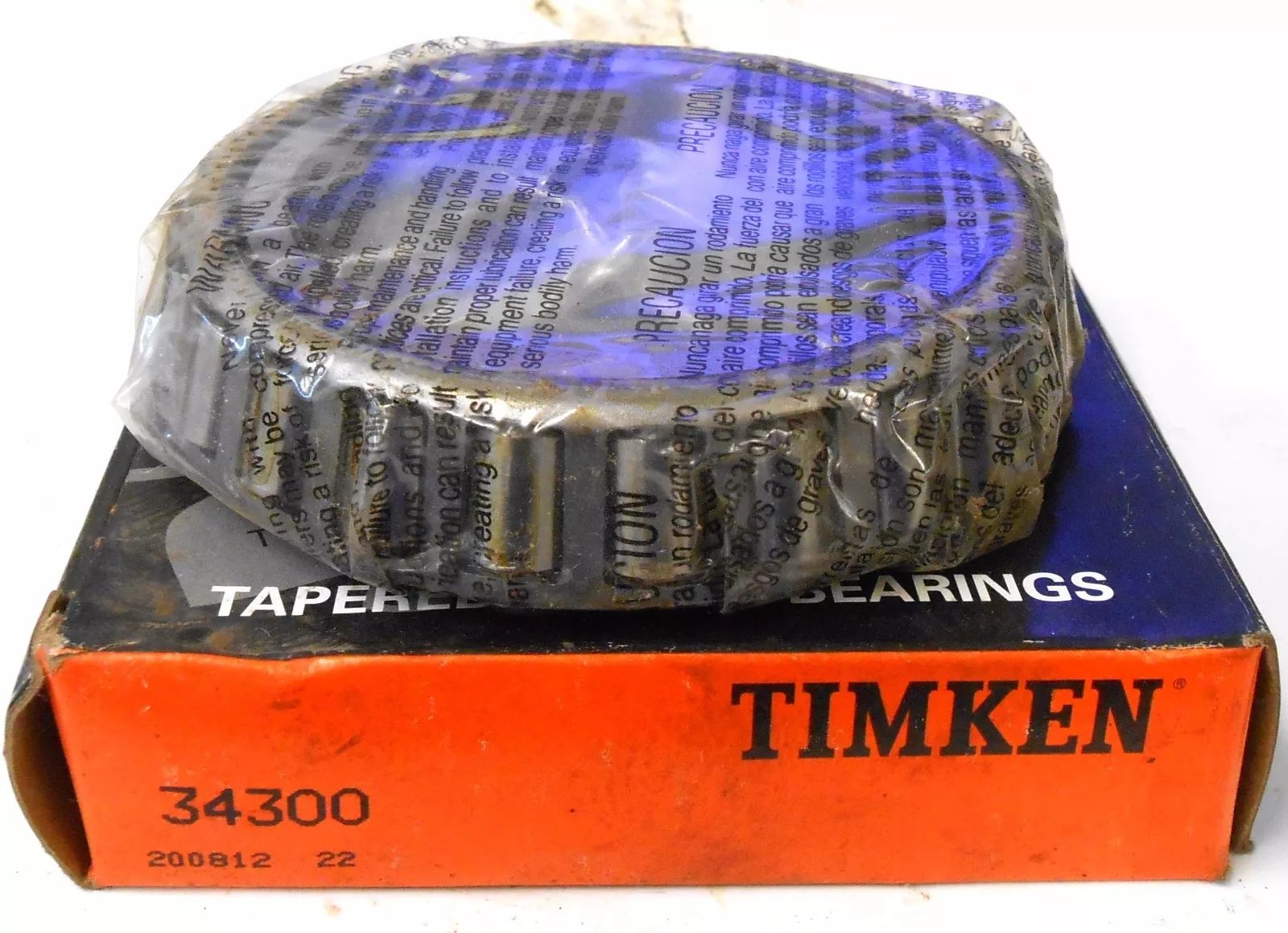

TIMKEN 34300DEE轴承代号说明
3
4
3
0
0
D
E
E
3：25º30' < 锥角 < 27º
43：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：34300
D：尺寸与基本零件号不同，不可互换
E：尺寸或其他特性与相同基本代号的轴承不同
E：尺寸或其他特性与相同基本代号的轴承不同
3：
25º30' < 锥角 < 27º
43：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：34300
D：
尺寸与基本零件号不同，不可互换
E：
尺寸或其他特性与相同基本代号的轴承不同
E：
尺寸或其他特性与相同基本代号的轴承不同
TIMKEN 34300DEE轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 34000 |
| 锥体零件号 | 34300 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
40000 lbf 178000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
10400 lbf 46100 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 in 76.2 mm |
| B - 锥体宽度 |
0.9060 in 23.012 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.08 in 2 mm |
| da - 锥体正面背衬直径 |
3.27 in 83 mm |
| db - 锥体背面背衬直径 |
3.39 in 86 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.09 in 2.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.06 in 1.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5960 lbf 26500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
23000 lbf 102000 N |
| C₀ - 静态径向载荷额定值 |
30600 lbf 136000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4600 lbf 20500 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.3 |
| G₁ - 发热系数（滚子滚道） | 69.3 |
| G₂ - 发热系数（挡边-滚子端） | 27 |
| Cg - 几何因子ˡ⁹ˡ | 0.109 |
