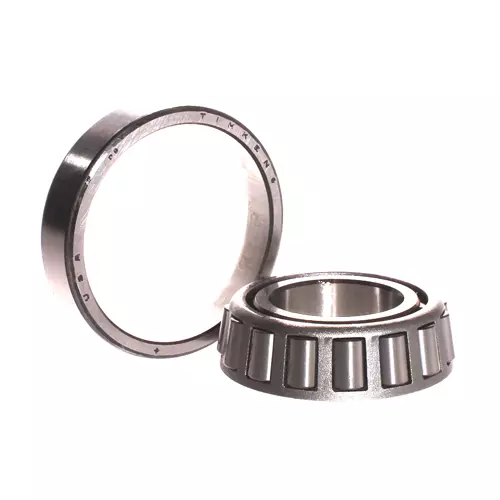

TIMKEN 344/332轴承代号说明
3
4
4
/
3
3
2
344：圆锥滚子轴承内圈基本代号：344
/：分隔符
332：圆锥滚子轴承外圈基本代号：332
344：
圆锥滚子轴承内圈基本代号：344
/：
分隔符
332：
圆锥滚子轴承外圈基本代号：332
TIMKEN 344/332轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 335 |
| 锥体零件号 | 344 |
| 外圈零件号 | 332 |
| 设计单元 | 英制 |
| 轴承净重 |
1 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1.5748 in 40 mm |
| D - 外圈外径 |
3.1496 in 80 mm |
| B - 锥体宽度 |
0.8820 in 22.403 mm |
| C - 外圈宽度 |
0.7018 in 17.826 mm |
| T - 轴承宽度 |
0.8268 in 21.001 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.79 in 45.5 mm |
| db - 锥体背面背衬直径 |
2.05 in 52 mm |
| Da - 外圈正面背衬直径 |
2.99 in 75.90 mm |
| Db - 外圈背面背衬直径 |
2.87 in 72.90 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ³ˡ |
-0.25 in -6.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
5490 lbf 24400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
21200 lbf 94300 N |
| C₀ - 静态径向载荷额定值 |
18700 lbf 83400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2570 lbf 11400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.14 |
| e - ISO标准系数ˡ⁸ˡ | 0.27 |
| Y - ISO标准系数ˡ⁹ˡ | 2.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0676 |
