TIMKEN 3482轴承代号说明
3
4
8
2

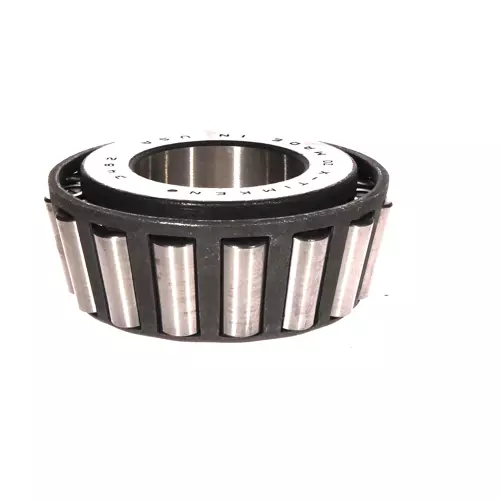

3482：圆锥滚子轴承内圈基本代号：3482
3482：
圆锥滚子轴承内圈基本代号：3482
TIMKEN 3482轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3400 |
| 锥体零件号 | 3482 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
41000 lbf 182000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
10600 lbf 47200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/8 in 34.925 mm |
| B - 锥体宽度 |
1.1721 in 29.771 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.71 in 43.5 mm |
| db - 锥体背面背衬直径 |
1.73 in 44 mm |
| Ab - 保持架锥体正面游隙 |
0.05 in 1.3 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.34 in -8.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6100 lbf 27100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
23500 lbf 105000 N |
| C₀ - 静态径向载荷额定值 |
26800 lbf 119000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3820 lbf 17000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.6 |
| G₁ - 发热系数（滚子滚道） | 29.9 |
| G₂ - 发热系数（挡边-滚子端） | 11.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.0781 |
