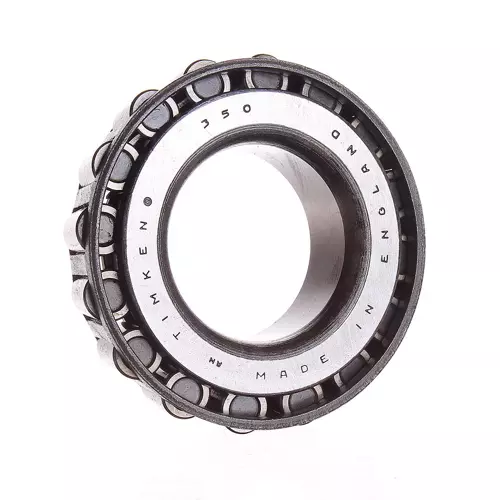

TIMKEN 350轴承代号说明
3
5
0
3：圆锥滚子轴承内圈基本代号：3
50：材料代码，代号：50
3：
圆锥滚子轴承内圈基本代号：3
50：
材料代码，代号：50
TIMKEN 350轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 355 |
| 锥体零件号 | 350 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
32000 lbf 142000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
8310 lbf 36900 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.5748 in 40 mm |
| B - 锥体宽度 |
0.8540 in 21.692 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.16 in 4.1 mm |
| da - 锥体正面背衬直径 |
1.83 in 46.5 mm |
| db - 锥体背面背衬直径 |
2.13 in 54 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.19 in -4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
4770 lbf 21200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
18400 lbf 81800 N |
| C₀ - 静态径向载荷额定值 |
20000 lbf 88800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2500 lbf 11100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.91 |
| G₁ - 发热系数（滚子滚道） | 30 |
| G₂ - 发热系数（挡边-滚子端） | 12.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.0732 |
TIMKEN 350轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 350-20024轴承 | ￥311元 | - | 15 |
