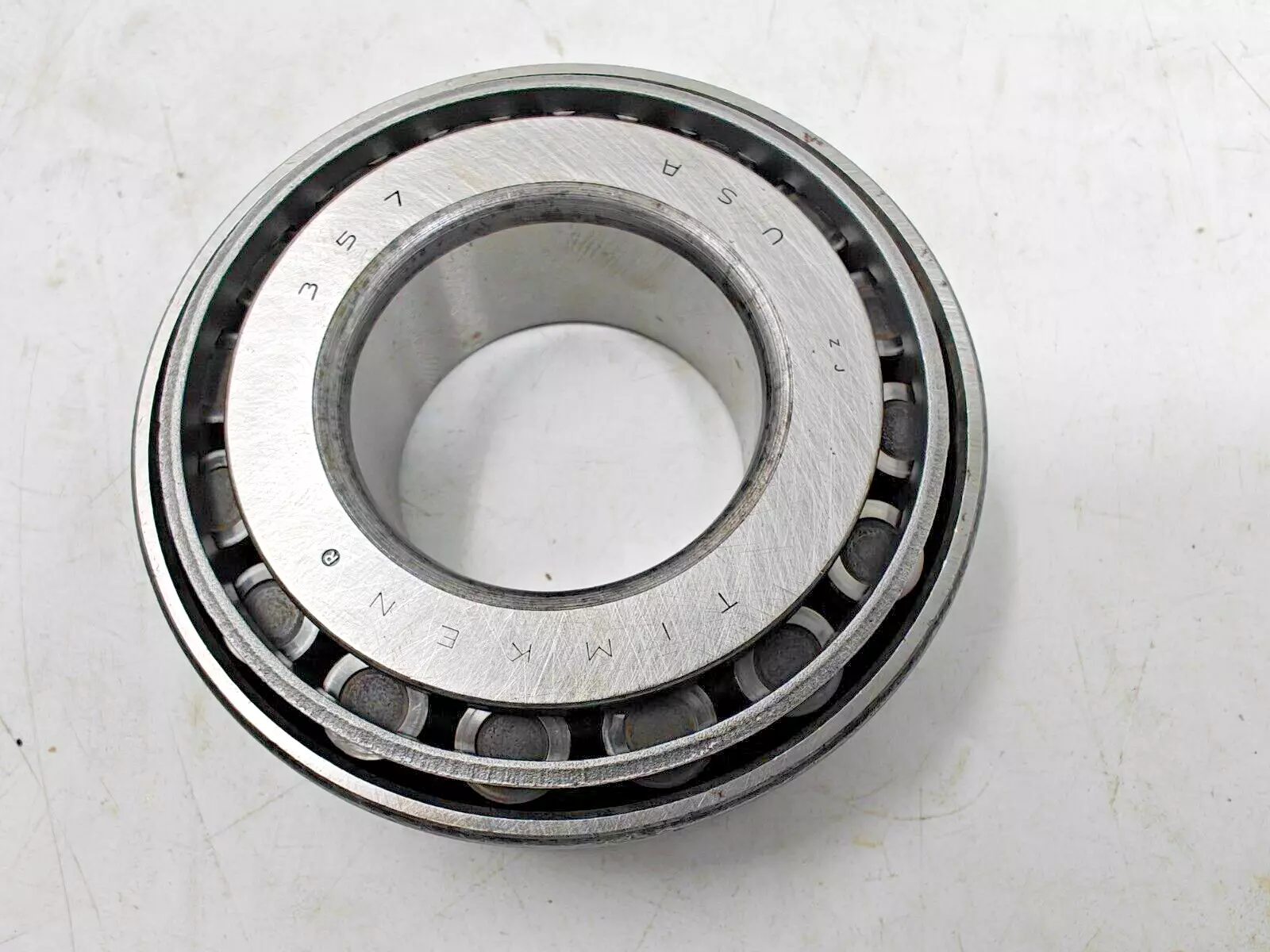

TIMKEN 357/354A轴承代号说明
3
5
7
/
3
5
4
A
357：圆锥滚子轴承内圈基本代号：357
/：分隔符
354：圆锥滚子轴承外圈基本代号：354
A：内部设计优化
357：
圆锥滚子轴承内圈基本代号：357
/：
分隔符
354：
圆锥滚子轴承外圈基本代号：354
A：
内部设计优化
TIMKEN 357/354A轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 355 |
| 锥体零件号 | 357 |
| 外圈零件号 | 354A |
| 设计单元 | 英制 |
| 轴承净重 |
1.2 lb 0.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1.5748 in 40 mm |
| D - 外圈外径 |
3.3465 in 85.001 mm |
| B - 锥体宽度 |
0.8540 in 21.692 mm |
| C - 外圈宽度 |
0.6875 in 17.463 mm |
| T - 轴承宽度 |
0.8125 in 20.638 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.09 in 2.3 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.83 in 46.5 mm |
| db - 锥体背面背衬直径 |
2.01 in 51 mm |
| Da - 外圈正面背衬直径 |
3.18 in 80.77 mm |
| Db - 外圈背面背衬直径 |
3.03 in 76.96 mm |
| Ab - 保持架锥体正面间隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面间隙 |
0 in 0 mm |
| a - 有效中心位置ˡ³ˡ |
-0.19 in -4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
5650 lbf 25100 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
21800 lbf 97000 N |
| C₀ - 静态径向额定值 |
20000 lbf 88800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2960 lbf 13200 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.91 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.96 |
| G₁ - 发热系数（滚子滚道） | 30 |
| G₂ - 发热系数（挡边-滚子端） | 12.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0732 |
