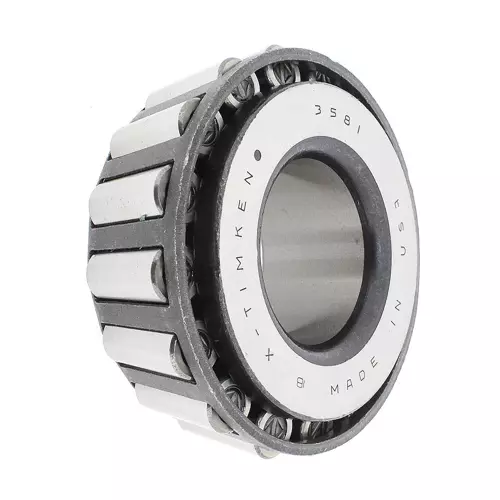

TIMKEN 3581轴承代号说明
3
5
8
1
3581：圆锥滚子轴承内圈基本代号：3581
3581：
圆锥滚子轴承内圈基本代号：3581
TIMKEN 3581轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3500 |
| 锥体零件号 | 3581 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
44400 lbf 197000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
11500 lbf 51200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/8 in 34.925 mm |
| B - 锥体宽度 |
1.2160 in 30.886 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
1.69 in 43 mm |
| db - 锥体背面背衬直径 |
1.95 in 49.5 mm |
| Ab - 保持架锥体正面游隙 |
0.05 in 1.3 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.4 in -10.2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6610 lbf 29400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
25500 lbf 113000 N |
| C₀ - 静态径向载荷额定值 |
30100 lbf 134000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3460 lbf 15400 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.91 |
| G₁ - 发热系数（滚子滚道） | 39.5 |
| G₂ - 发热系数（挡边-滚子端） | 10.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.0808 |
