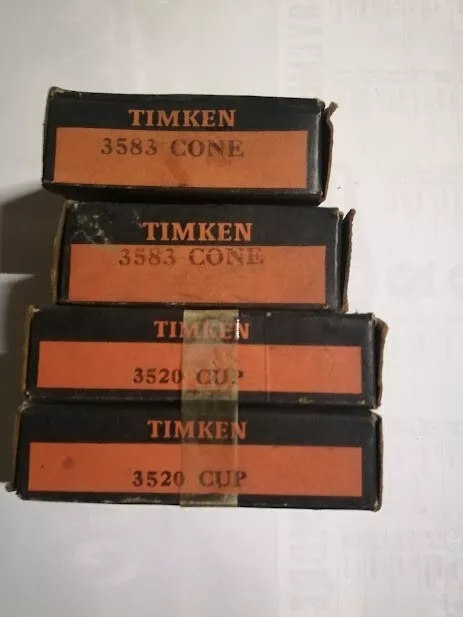

TIMKEN 3583/3520轴承代号说明
3
5
8
3
/
3
5
2
0
3583：圆锥滚子轴承内圈基本代号：3583
/：分隔符
3520：圆锥滚子轴承外圈基本代号：3520
3583：
圆锥滚子轴承内圈基本代号：3583
/：
分隔符
3520：
圆锥滚子轴承外圈基本代号：3520
TIMKEN 3583/3520轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3500 |
| 锥体零件号 | 3583 |
| 外圈零件号 | 3520 |
| 设计单元 | 英制 |
| 轴承净重 |
1.7 lb 0.8 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/2 in 38.1 mm |
| D - 外圈外径 |
3.3125 in 84.138 mm |
| B - 锥体宽度 |
1.2160 in 30.886 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
1.79 in 45.5 mm |
| db - 锥体背面背衬直径 |
2.05 in 52 mm |
| Da - 外圈正面背衬直径 |
3.15 in 80.00 mm |
| Db - 外圈背面背衬直径 |
2.91 in 73.91 mm |
| Ab - 保持架锥体正面间隙 |
0.05 in 1.3 mm |
| Aa - 保持架锥体背面间隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.4 in -10.2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
6610 lbf 29400 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
25500 lbf 113000 N |
| C₀ - 静态径向额定值 |
30100 lbf 134000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3460 lbf 15400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.91 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.96 |
| G₁ - 发热系数（滚子滚道） | 39.5 |
| G₂ - 发热系数（挡边-滚子端） | 10.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0808 |
