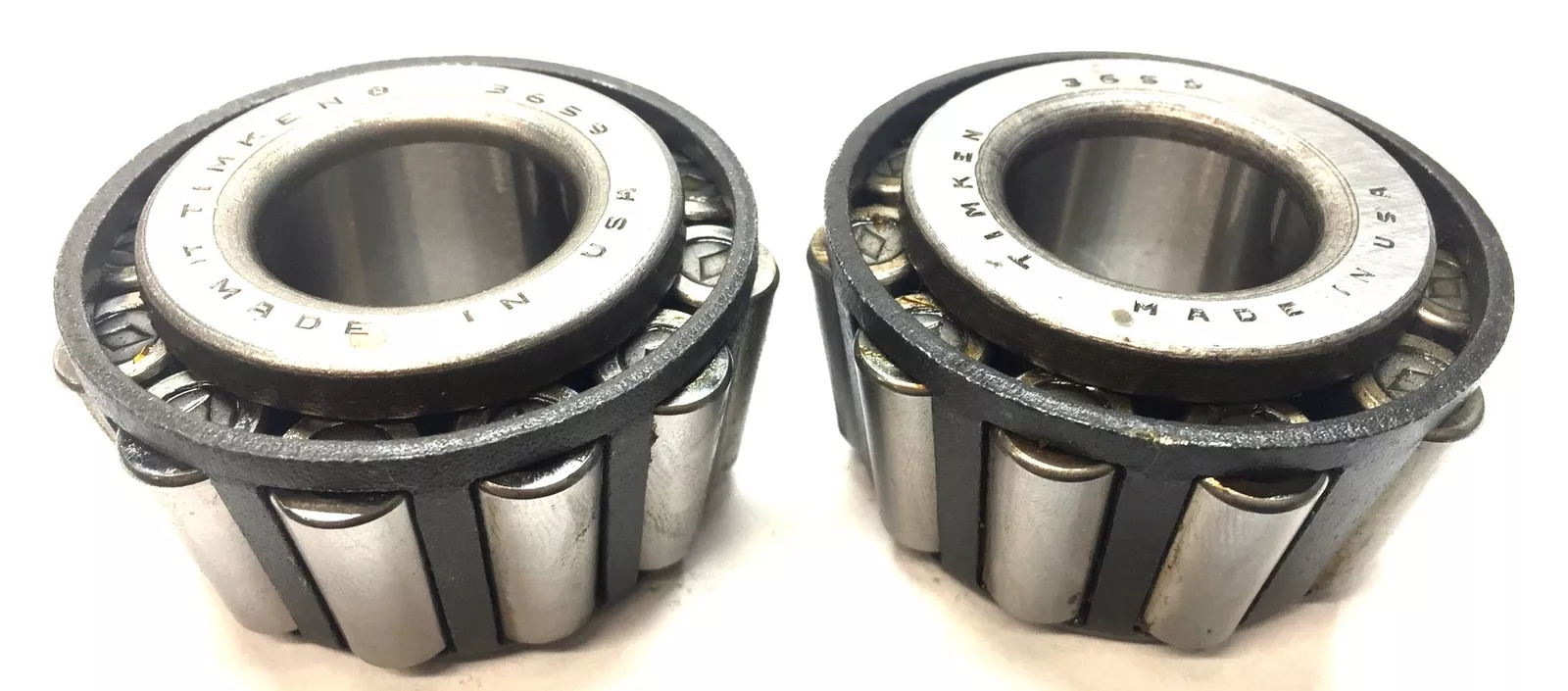

TIMKEN 3659轴承代号说明
3
6
5
9
3659：圆锥滚子轴承内圈基本代号：3659
3659：
圆锥滚子轴承内圈基本代号：3659
TIMKEN 3659轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3600 |
| 锥体零件号 | 3659 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
34700 lbf 154000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
8990 lbf 40000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
15/16 in 23.813 mm |
| B - 锥体宽度 |
1.1975 in 30.417 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.09 in 2.3 mm |
| da - 锥体正面背衬直径 |
1.24 in 31.5 mm |
| db - 锥体背面背衬直径 |
1.4 in 35.5 mm |
| Ab - 保持架锥体正面游隙 |
0.04 in 1 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.47 in -11.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5160 lbf 23000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
19900 lbf 88600 N |
| C₀ - 静态径向载荷额定值 |
20200 lbf 89800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2500 lbf 11100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2.07 |
| Cg - 几何因子ˡ⁹ˡ | 0.0592 |
