TIMKEN 36690-20024轴承代号说明
3
6
6
9
0
-
2
0
0
2
4
3：25º30' < 锥角 < 27º
66：内径范围：1-2 in
90：部件代号，90表示内圈，内圈基本代号：36690
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
3：
25º30' < 锥角 < 27º
66：
内径范围：1-2 in
90：
部件代号，90表示内圈，内圈基本代号：36690
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24

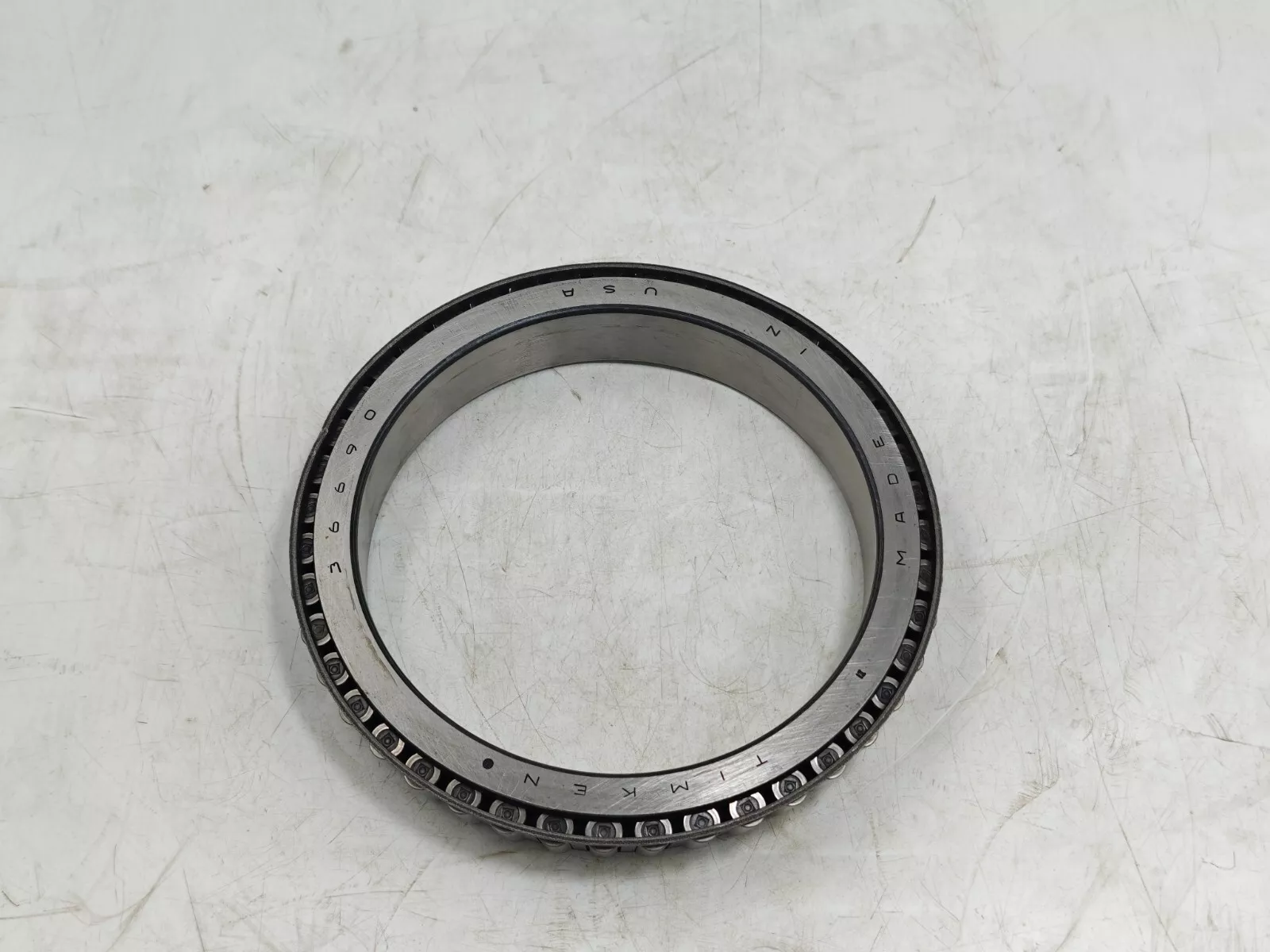

TIMKEN 36690-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 36600 |
| 锥体零件号 | 36690 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
76900 lbf 342000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
19900 lbf 88600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
5 3/4 in 146.050 mm |
| B - 锥体宽度 |
1.1250 in 28.575 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
6.02 in 153 mm |
| db - 锥体背面背衬直径 |
6.1 in 155 mm |
| Ab - 保持架锥体正面游隙 |
0.13 in 3.3 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.19 in 4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11400 lbf 50900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
44200 lbf 196000 N |
| C₀ - 静态径向载荷额定值 |
88600 lbf 394000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
7220 lbf 32100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.59 |
| G₁ - 发热系数（滚子滚道） | 366 |
| G₂ - 发热系数（挡边-滚子端） | 121 |
| Cg - 几何因子ˡ⁹ˡ | 0.177 |
