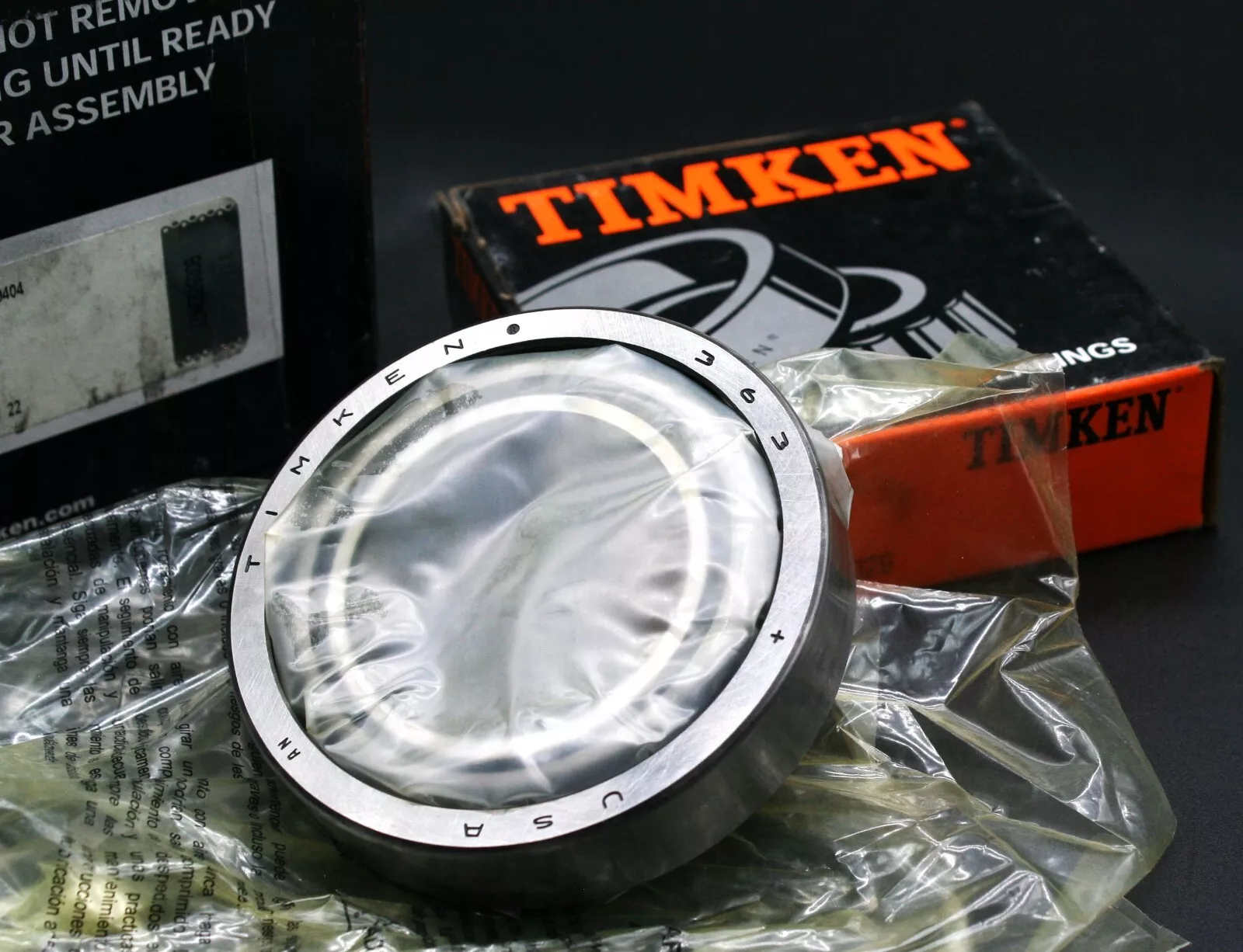

TIMKEN 368/363轴承代号说明
3
6
8
/
3
6
3
368：圆锥滚子轴承内圈基本代号：368
/：分隔符
363：圆锥滚子轴承外圈基本代号：363
368：
圆锥滚子轴承内圈基本代号：368
/：
分隔符
363：
圆锥滚子轴承外圈基本代号：363
TIMKEN 368/363轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 365 |
| 锥体零件号 | 368 |
| 外圈零件号 | 363 |
| 设计单元 | 英制 |
| 轴承净重 |
1.2 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 in 50.8 mm |
| D - 外圈外径 |
3.5433 in 90 mm |
| B - 锥体宽度 |
0.8750 in 22.225 mm |
| C - 外圈宽度 |
0.7874 in 20.000 mm |
| T - 轴承宽度 |
0.7874 in 20.000 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.03 in 0.76 mm |
| da - 锥体正面背衬直径 |
2.2 in 56 mm |
| db - 锥体背面背衬直径 |
2.28 in 58 mm |
| Da - 外圈正面背衬直径 |
3.35 in 85.09 mm |
| Db - 外圈背面背衬直径 |
3.23 in 82.04 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ³ˡ |
-0.17 in -4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
5930 lbf 26400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
22900 lbf 102000 N |
| C₀ - 静态径向载荷额定值 |
21500 lbf 95800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3250 lbf 14400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.83 |
| e - ISO标准系数ˡ⁸ˡ | 0.32 |
| Y - ISO标准系数ˡ⁹ˡ | 1.88 |
| G₁ - 发热系数（滚子滚道） | 33.8 |
| G₂ - 发热系数（挡边-滚子端） | 14 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0773 |
