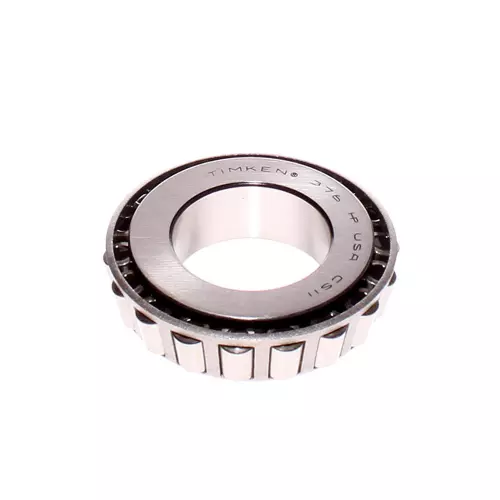

TIMKEN 376轴承代号说明
3
7
6
3：圆锥滚子轴承内圈基本代号：3
76：材料代码，代号：76
3：
圆锥滚子轴承内圈基本代号：3
76：
材料代码，代号：76
TIMKEN 376轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 375 |
| 锥体零件号 | 376 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
40800 lbf 181000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
10600 lbf 47000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.7717 in 45.001 mm |
| B - 锥体宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
2.05 in 52 mm |
| db - 锥体背面背衬直径 |
2.09 in 53 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.15 in -3.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6070 lbf 27000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
23400 lbf 104000 N |
| C₀ - 静态径向载荷额定值 |
22700 lbf 101000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3520 lbf 15700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.73 |
| G₁ - 发热系数（滚子滚道） | 37.6 |
| G₂ - 发热系数（挡边-滚子端） | 15.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0816 |
