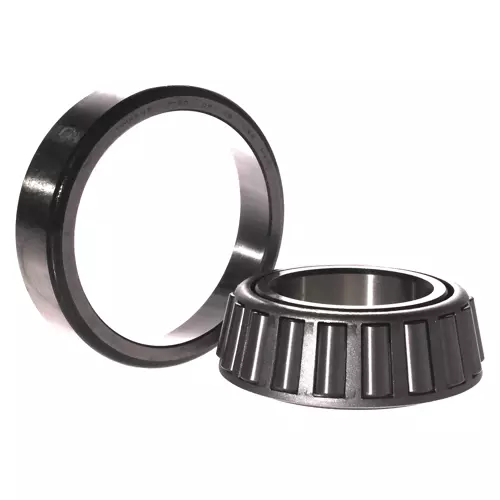

TIMKEN 3780/3720B轴承代号说明
3
7
8
0
/
3
7
2
0
B
3780：圆锥滚子轴承内圈基本代号：3780
/：分隔符
3720：圆锥滚子轴承外圈基本代号：3720
B：外圈带法兰
3780：
圆锥滚子轴承内圈基本代号：3780
/：
分隔符
3720：
圆锥滚子轴承外圈基本代号：3720
B：
外圈带法兰
TIMKEN 3780/3720B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3700 |
| 锥体零件号 | 3780 |
| 外圈零件号 | 3720 |
| 设计单元 | 英制 |
| 轴承净重 |
1.9 lb 0.8 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 in 50.8 mm |
| D - 外圈外径 |
3.6718 in 93.264 mm |
| B - 锥体宽度 |
1.1930 in 30.302 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.28 in 58 mm |
| db - 锥体背面背衬直径 |
2.52 in 64 mm |
| Da - 外圈正面背衬直径 |
3.50 in 87.90 mm |
| Db - 外圈背面背衬直径 |
3.23 in 82.04 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
7120 lbf 31700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
27500 lbf 122000 N |
| C₀ - 静态径向载荷额定值 |
34300 lbf 153000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
4120 lbf 18300 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.73 |
| e - ISO标准系数ˡ⁸ˡ | 0.34 |
| Y - ISO标准系数ˡ⁹ˡ | 1.77 |
| G₁ - 发热系数（滚子滚道） | 49.9 |
| G₂ - 发热系数（挡边-滚子端） | 14.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0903 |
