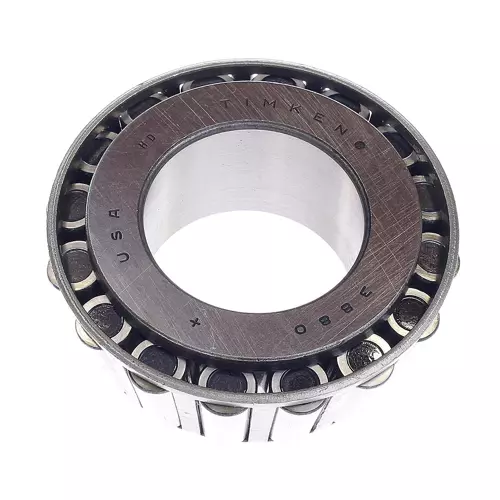

TIMKEN 3880-99401轴承代号说明
3
8
8
0
-
9
9
4
0
1
3880：圆锥滚子轴承内圈基本代号：3880
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
3880：
圆锥滚子轴承内圈基本代号：3880
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
TIMKEN 3880-99401轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3800 |
| 锥体零件号 | 3880 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
48600 lbf 216000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
12600 lbf 56100 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 5/8 in 41.275 mm |
| B - 锥体宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.98 in 50 mm |
| db - 锥体背面背衬直径 |
2.05 in 52 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
7240 lbf 32200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
27900 lbf 124000 N |
| C₀ - 静态径向载荷额定值 |
33200 lbf 148000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4980 lbf 22200 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| Cg - 几何因子ˡ⁹ˡ | 0.0873 |
