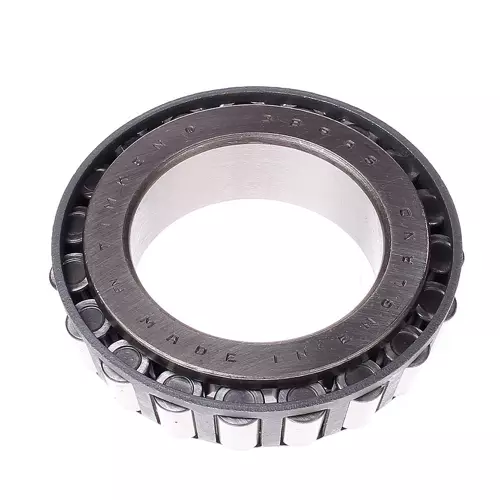

TIMKEN 389AS轴承代号说明
3
8
9
A
S
389：圆锥滚子轴承内圈基本代号：389
A：内部设计优化
S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
389：
圆锥滚子轴承内圈基本代号：389
A：
内部设计优化
S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
TIMKEN 389AS轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 385 |
| 锥体零件号 | 389AS |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
42200 lbf 188000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
10900 lbf 48700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/8 in 53.975 mm |
| B - 锥体宽度 |
0.8640 in 21.946 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
2.36 in 60 mm |
| db - 锥体背面背衬直径 |
2.44 in 62 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.12 in -3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6280 lbf 28000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
24200 lbf 108000 N |
| C₀ - 静态径向载荷额定值 |
24100 lbf 107000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3810 lbf 16900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.65 |
| G₁ - 发热系数（滚子滚道） | 42 |
| G₂ - 发热系数（挡边-滚子端） | 15.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.0859 |
