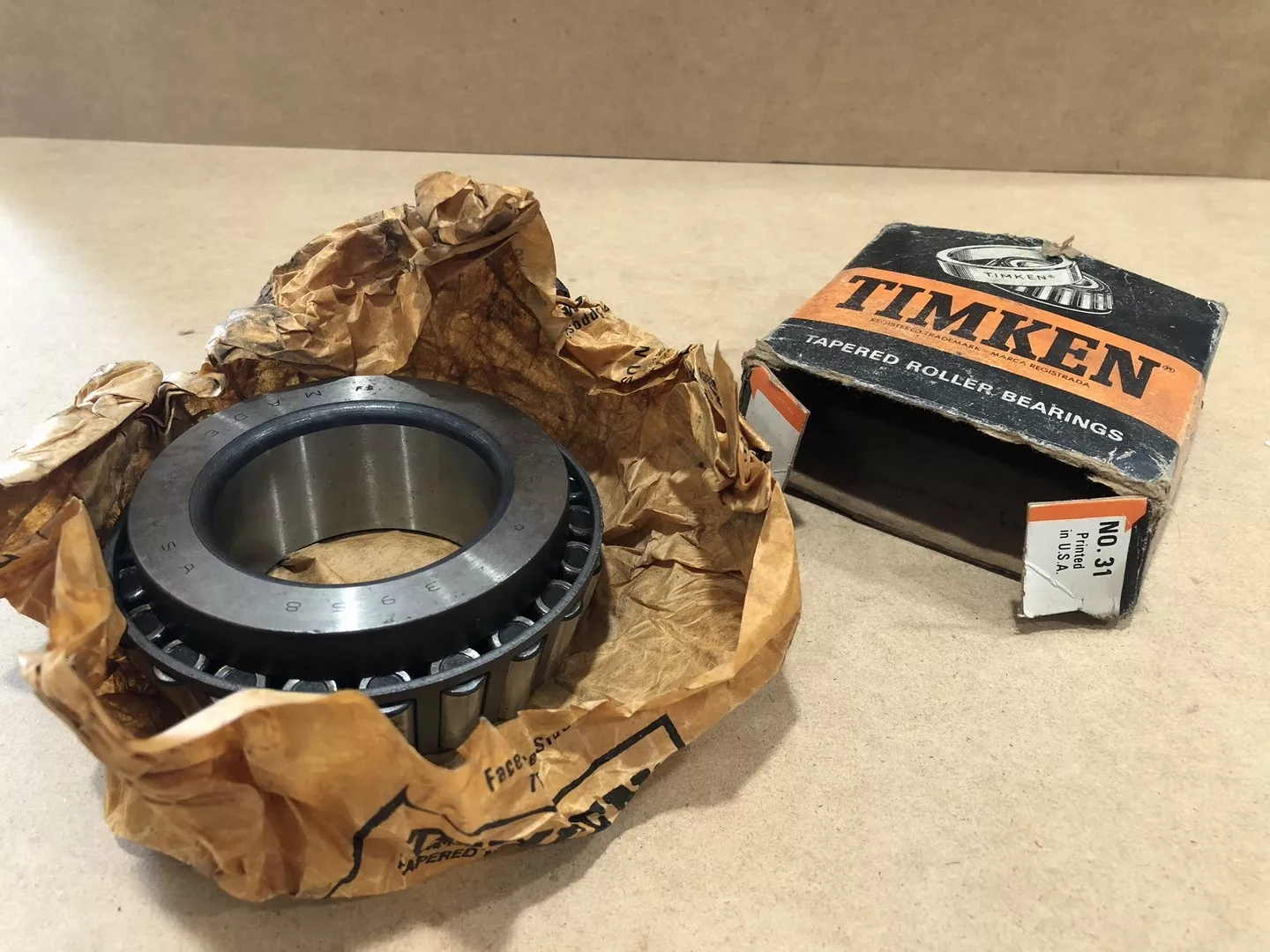

TIMKEN 3958轴承代号说明
3
9
5
8
3958：圆锥滚子轴承内圈基本代号：3958
3958：
圆锥滚子轴承内圈基本代号：3958
TIMKEN 3958轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3900 |
| 锥体零件号 | 3958 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
54300 lbf 242000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
14100 lbf 62700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/4 in 57.150 mm |
| B - 锥体宽度 |
1.4330 in 36.398 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.6 in 66 mm |
| db - 锥体背面背衬直径 |
2.83 in 72 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.31 in 7.9 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.43 in -10.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
8090 lbf 36000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
31200 lbf 139000 N |
| C₀ - 静态径向载荷额定值 |
43000 lbf 191000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5570 lbf 24800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| Cg - 几何因子ˡ⁹ˡ | 0.109 |
