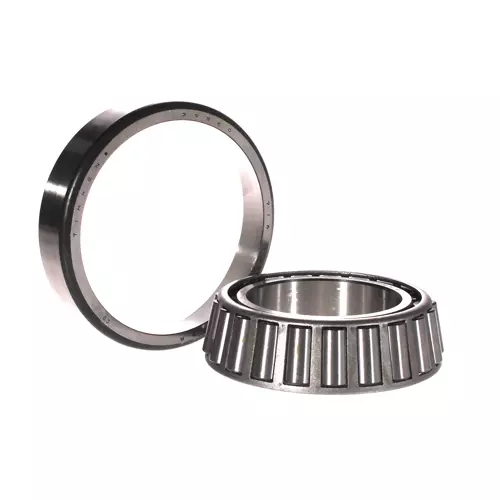

TIMKEN 39590/39520轴承代号说明
3
9
5
9
0
/
3
9
5
2
0
3：25º30' < 锥角 < 27º
95：内径范围：1-2 in
90：部件代号，90表示内圈，内圈基本代号：39590
/：分隔符
3：25º30' < 锥角 < 27º
95：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：39520
3：
25º30' < 锥角 < 27º
95：
内径范围：1-2 in
90：
部件代号，90表示内圈，内圈基本代号：39590
/：
分隔符
3：
25º30' < 锥角 < 27º
95：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：39520
TIMKEN 39590/39520轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 39500 |
| 锥体零件号 | 39590 |
| 外圈零件号 | 39520 |
| 设计单元 | 英制 |
| 轴承净重 |
2.6 lb 1.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 5/8 in 66.675 mm |
| D - 外圈外径 |
4.4375 in 112.713 mm |
| B - 锥体宽度 |
1.1875 in 30.163 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.95 in 75 mm |
| db - 锥体背面背衬直径 |
3.23 in 82 mm |
| Da - 外圈正面背衬直径 |
4.25 in 107.95 mm |
| Db - 外圈背面背衬直径 |
3.98 in 101.09 mm |
| Ab - 保持架锥体正面游隙 |
0.13 in 3.3 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.26 in -6.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
9730 lbf 43300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
37500 lbf 167000 N |
| C₀ - 静态径向载荷额定值 |
50300 lbf 224000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
5650 lbf 25100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.72 |
| e - ISO标准系数ˡ⁸ˡ | 0.34 |
| Y - ISO标准系数ˡ⁹ˡ | 1.77 |
| G₁ - 发热系数（滚子滚道） | 84.3 |
| G₂ - 发热系数（挡边-滚子端） | 23.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.107 |
