TIMKEN 395XA轴承代号说明
3
9
5
X
A
395：圆锥滚子轴承内圈基本代号：395
X：边界尺寸变更，符合 ISO标准
A：内部设计优化
395：
圆锥滚子轴承内圈基本代号：395
X：
边界尺寸变更，符合 ISO标准
A：
内部设计优化

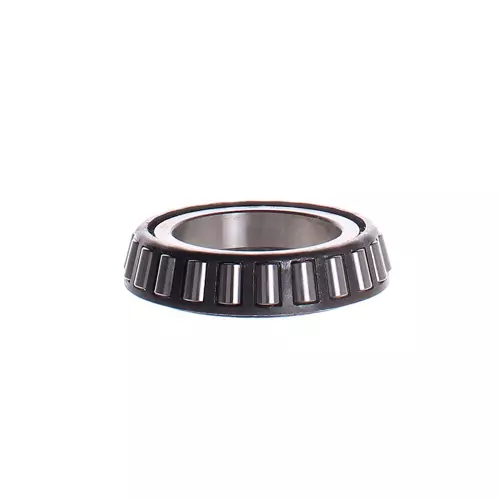

TIMKEN 395XA轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 395 |
| 锥体零件号 | 395XA |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
38700 lbf 172000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
10000 lbf 44600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/2 in 63.500 mm |
| B - 锥体宽度 |
0.8660 in 21.996 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.280 in 7.100 mm |
| da - 锥体正面背衬直径 |
2.76 in 70 mm |
| db - 锥体背面背衬直径 |
3.31 in 84 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.03 in -0.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5760 lbf 25600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
22200 lbf 98900 N |
| C₀ - 静态径向载荷额定值 |
28100 lbf 125000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3970 lbf 17600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 56 |
| G₂ - 发热系数（挡边-滚子端） | 21.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0984 |
