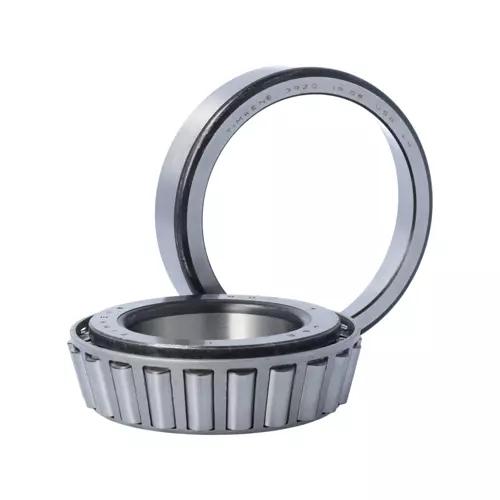

TIMKEN 3980/3920轴承代号说明
3
9
8
0
/
3
9
2
0
3980：圆锥滚子轴承内圈基本代号：3980
/：分隔符
3920：圆锥滚子轴承外圈基本代号：3920
3980：
圆锥滚子轴承内圈基本代号：3980
/：
分隔符
3920：
圆锥滚子轴承外圈基本代号：3920
TIMKEN 3980/3920轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3900 |
| 锥体零件号 | 3980 |
| 外圈零件号 | 3920 |
| 设计单元 | 英制 |
| 轴承净重 |
2.9 lb 1.3 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 3/8 in 60.325 mm |
| D - 外圈外径 |
4.4375 in 112.713 mm |
| B - 锥体宽度 |
1.1830 in 30.048 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.68 in 68 mm |
| db - 锥体背面背衬直径 |
2.95 in 75 mm |
| Da - 外圈正面背衬直径 |
4.18 in 106.17 mm |
| Db - 外圈背面背衬直径 |
3.90 in 99.06 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.18 in -4.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
8090 lbf 36000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
31200 lbf 139000 N |
| C₀ - 静态径向载荷额定值 |
43000 lbf 191000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
5570 lbf 24800 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 75.2 |
| G₂ - 发热系数（挡边-滚子端） | 21.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.109 |
