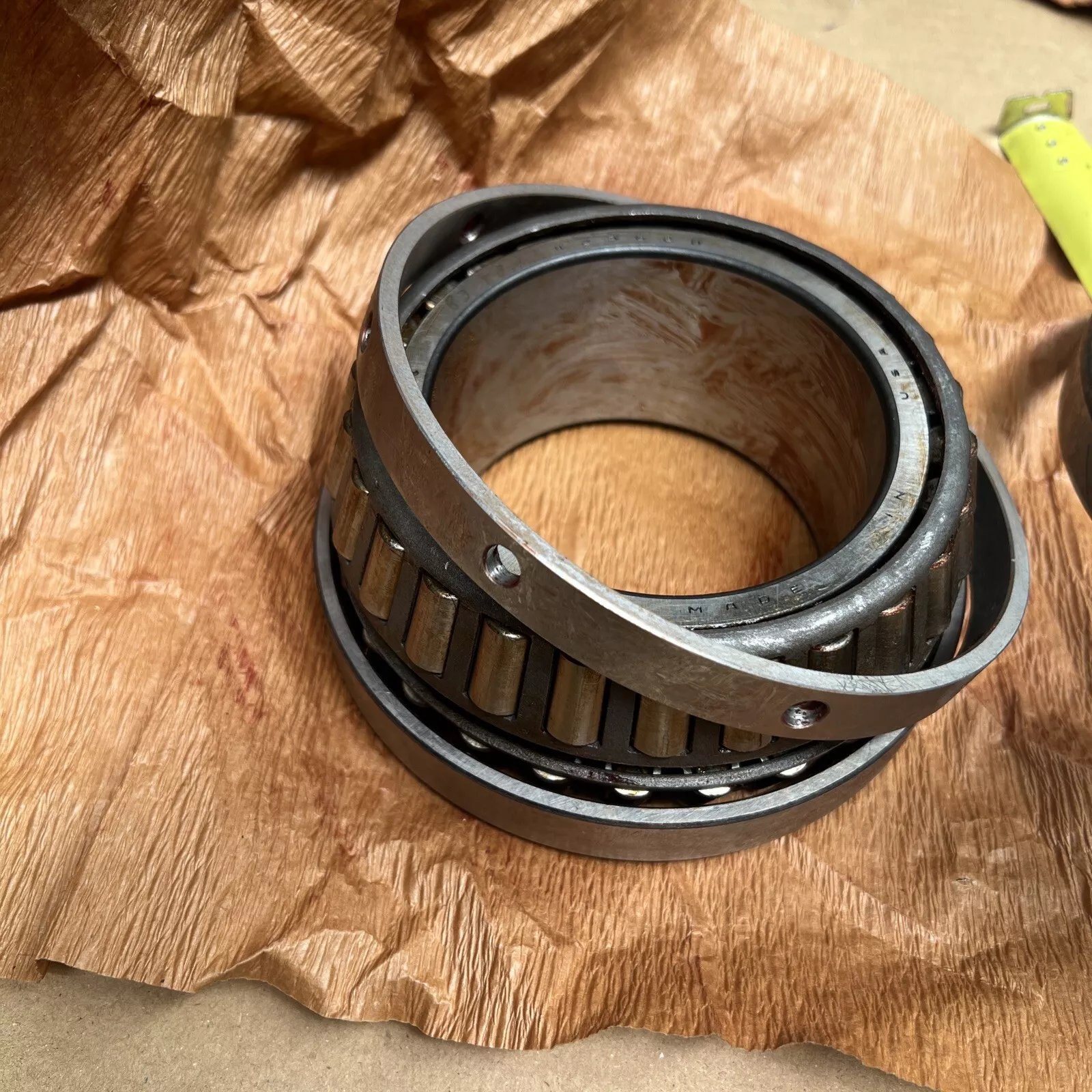

TIMKEN 42362D/42584轴承代号说明
4
2
3
6
2
D
/
4
2
5
8
4
4：27º < 锥角 < 28º30'
23：内径范围：1-2 in
62：部件代号，62表示内圈，内圈基本代号：42362
D：TDI 系列，双列内圈
/：分隔符
4：27º < 锥角 < 28º30'
25：内径范围：1-2 in
84：部件代号，84表示内圈，内圈基本代号：42584
4：
27º < 锥角 < 28º30'
23：
内径范围：1-2 in
62：
部件代号，62表示内圈，内圈基本代号：42362
D：
TDI 系列，双列内圈
/：
分隔符
4：
27º < 锥角 < 28º30'
25：
内径范围：1-2 in
84：
部件代号，84表示内圈，内圈基本代号：42584
TIMKEN 42362D/42584轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 42000 |
| 锥体零件号 | 42362D |
| 外圈零件号 | 42584 |
| 设计单元 | 英制 |
| 轴承净重 |
1.1 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3.6250 in 92.075 mm |
| D - 外圈外径 |
5.8437 in 148.430 mm |
| B - 双联锥体宽度 |
2.2812 in 57.942 mm |
| C - 外圈宽度 |
0.8438 in 21.433 mm |
| T - 轴承外圈总宽度 |
2.2499 in 57.147 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.12 in 3.05 mm |
| da - 锥体正面背衬直径 |
4.09 in 104 mm |
| Db - 外圈背面背衬直径 |
5.28 in 134.11 mm |
| Ab - 保持架锥体正面间隙 |
0.14 in 3.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（单列，9000万转）ˡ³ˡ |
9490 lbf 42200 N |
| C₁ - 动态径向额定值（双列，100万转）ˡ⁴ˡ |
63800 lbf 284000 N |
| C₉₀₍₂₎ - 动态径向额定值（双列，9000万转）ˡ⁵ˡ |
16500 lbf 73500 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
8000 lbf 35600 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.19 |
| e - ISO标准系数ˡ⁸ˡ | 0.49 |
| Y₁ - ISO标准系数ˡ⁹ˡ | 1.37 |
| Y₂ - ISO标准系数ˡ¹⁰ˡ | 2.04 |
| Cg - 几何因子ˡ¹¹ˡ | 0.139 |
| 垫片 | |
| 备注 | 垫片显示标准标称半径0.01，实际轴承可能有所不同 |
