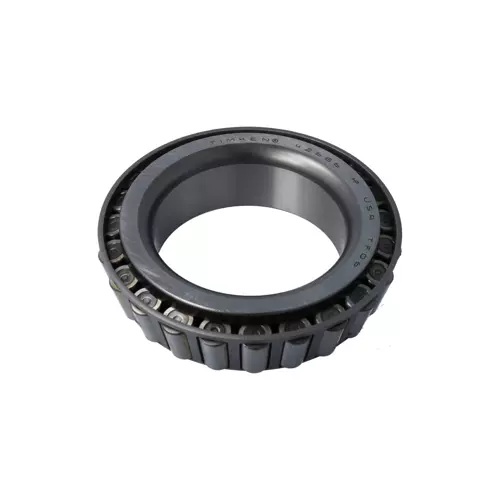

TIMKEN 42686-40024轴承代号说明
4
2
6
8
6
-
4
0
0
2
4
4：27º < 锥角 < 28º30'
26：内径范围：1-2 in
86：部件代号，86表示内圈，内圈基本代号：42686
-4：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
4：
27º < 锥角 < 28º30'
26：
内径范围：1-2 in
86：
部件代号，86表示内圈，内圈基本代号：42686
-4：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
TIMKEN 42686-40024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 42600 |
| 锥体零件号 | 42686 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
63100 lbf 280000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
16300 lbf 72700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2.9523 in 74.988 mm |
| B - 锥体宽度 |
1.2205 in 31.001 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.25 in 6.4 mm |
| da - 锥体正面背衬直径 |
3.27 in 83 mm |
| db - 锥体背面背衬直径 |
3.7 in 94 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.12 in 3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
9390 lbf 41800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
36200 lbf 161000 N |
| C₀ - 静态径向载荷额定值 |
49800 lbf 222000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
6730 lbf 29900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.39 |
| Cg - 几何因子ˡ⁹ˡ | 0.120 |
