TIMKEN 45291/45220轴承代号说明
4
5
2
9
1
/
4
5
2
2
0
4：27º < 锥角 < 28º30'
52：内径范围：1-2 in
91：部件代号，91表示内圈，内圈基本代号：45291
/：分隔符
4：27º < 锥角 < 28º30'
52：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：45220
4：
27º < 锥角 < 28º30'
52：
内径范围：1-2 in
91：
部件代号，91表示内圈，内圈基本代号：45291
/：
分隔符
4：
27º < 锥角 < 28º30'
52：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：45220

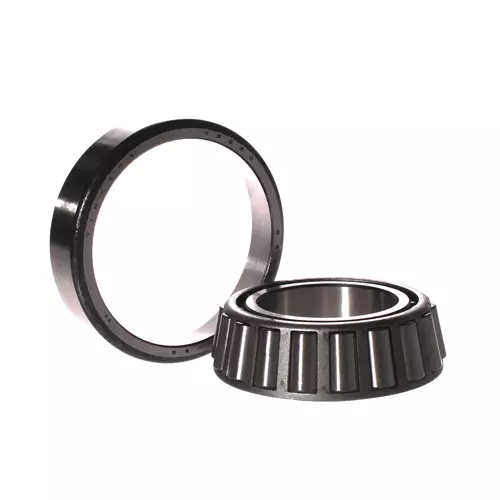

TIMKEN 45291/45220轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 45200 |
| 锥体零件号 | 45291 |
| 外圈零件号 | 45220 |
| 设计单元 | 英制 |
| 轴承净重 |
2.3 lb 1.1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/4 in 57.150 mm |
| D - 外圈外径 |
4.125 in 104.775 mm |
| B - 锥体宽度 |
1.2188 in 30.958 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.25 in 6.4 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.6 in 66 mm |
| db - 锥体背面背衬直径 |
3.07 in 78 mm |
| Da - 外圈正面背衬直径 |
3.94 in 99.10 mm |
| Db - 外圈背面背衬直径 |
3.66 in 92.96 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
8930 lbf 39700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
34500 lbf 153000 N |
| C₀ - 静态径向载荷额定值 |
42600 lbf 189000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
5090 lbf 22600 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.76 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.8 |
| G₁ - 发热系数（滚子滚道） | 63.5 |
| G₂ - 发热系数（挡边-滚子端） | 16.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0971 |
