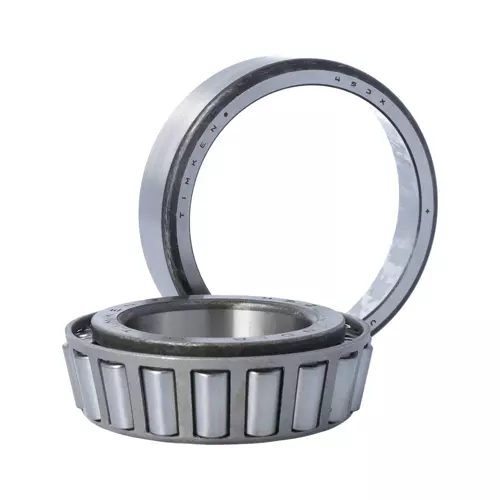

TIMKEN 462/453X轴承代号说明
4
6
2
/
4
5
3
X
462：圆锥滚子轴承内圈基本代号：462
/：分隔符
453：圆锥滚子轴承外圈基本代号：453
X：边界尺寸变更，符合 ISO标准
462：
圆锥滚子轴承内圈基本代号：462
/：
分隔符
453：
圆锥滚子轴承外圈基本代号：453
X：
边界尺寸变更，符合 ISO标准
TIMKEN 462/453X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 455 |
| 锥体零件号 | 462 |
| 外圈零件号 | 453X |
| 设计单元 | 英制 |
| 轴承净重 |
2.3 lb 1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/4 in 57.150 mm |
| D - 外圈外径 |
4.125 in 104.775 mm |
| B - 锥体宽度 |
1.1542 in 29.317 mm |
| C - 外圈宽度 |
0.9687 in 24.605 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.09 in 2.3 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.48 in 63 mm |
| db - 锥体背面背衬直径 |
2.64 in 67 mm |
| Da - 外圈正面背衬直径 |
3.90 in 99.06 mm |
| Db - 外圈背面背衬直径 |
3.62 in 91.95 mm |
| Ab - 保持架锥体正面间隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面间隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.28 in -7.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
9370 lbf 41700 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
36100 lbf 161000 N |
| C₀ - 静态径向额定值 |
37200 lbf 166000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
5380 lbf 23900 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.74 |
| e - ISO标准系数ˡ⁸ˡ | 0.34 |
| Y - ISO标准系数ˡ⁹ˡ | 1.79 |
| G₁ - 发热系数（滚子滚道） | 58.6 |
| G₂ - 发热系数（挡边-滚子端） | 17.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0946 |
