TIMKEN 48290-20629轴承代号说明
4
8
2
9
0
-
2
0
6
2
9
4：27º < 锥角 < 28º30'
82：内径范围：1-2 in
90：部件代号，90表示内圈，内圈基本代号：48290
-2：装配号
06：未知代号
29：材料代码，代号：29
4：
27º < 锥角 < 28º30'
82：
内径范围：1-2 in
90：
部件代号，90表示内圈，内圈基本代号：48290
-2：
装配号
06：
未知代号
29：
材料代码，代号：29

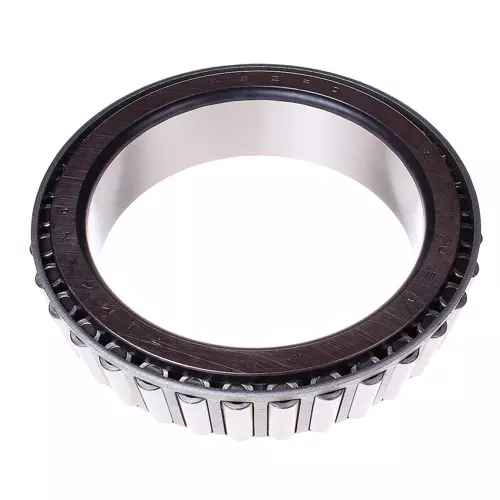

TIMKEN 48290-20629轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 48200 |
| 锥体零件号 | 48290 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
105000 lbf 466000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
27200 lbf 121000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
5 in 127 mm |
| B - 锥体宽度 |
1.5000 in 38.100 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
5.31 in 135 mm |
| db - 锥体背面背衬直径 |
5.55 in 141 mm |
| Ab - 保持架锥体正面游隙 |
0.15 in 3.8 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.22 in -5.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
15600 lbf 69400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
60200 lbf 268000 N |
| C₀ - 静态径向载荷额定值 |
111000 lbf 493000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
8160 lbf 36300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.91 |
| G₁ - 发热系数（滚子滚道） | 353 |
| G₂ - 发热系数（挡边-滚子端） | 91.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.114 |
