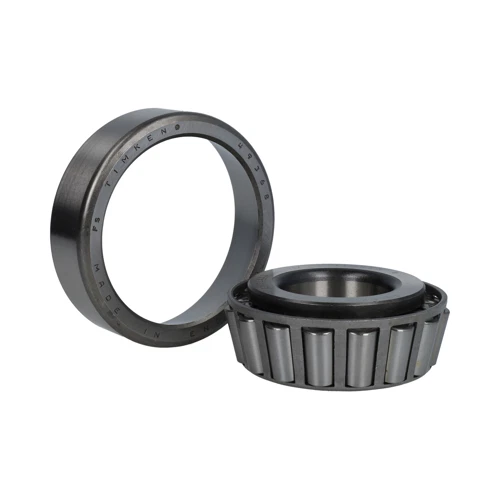

TIMKEN 49162/49368轴承代号说明
4
9
1
6
2
/
4
9
3
6
8
4：27º < 锥角 < 28º30'
91：内径范围：1-2 in
62：部件代号，62表示内圈，内圈基本代号：49162
/：分隔符
4：27º < 锥角 < 28º30'
93：内径范围：1-2 in
68：部件代号，68表示内圈，内圈基本代号：49368
4：
27º < 锥角 < 28º30'
91：
内径范围：1-2 in
62：
部件代号，62表示内圈，内圈基本代号：49162
/：
分隔符
4：
27º < 锥角 < 28º30'
93：
内径范围：1-2 in
68：
部件代号，68表示内圈，内圈基本代号：49368
TIMKEN 49162/49368轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 49000 |
| 锥体零件号 | 49162 |
| 外圈零件号 | 49368 |
| 设计单元 | 英制 |
| 轴承净重 |
2.3 lb 1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 5/8 in 41.275 mm |
| D - 外圈外径 |
3.6875 in 93.663 mm |
| B - 锥体宽度 |
1.2500 in 31.750 mm |
| C - 外圈宽度 |
1.0000 in 25.400 mm |
| T - 轴承宽度 |
1.250 in 31.75 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
1.97 in 50 mm |
| db - 锥体背面背衬直径 |
2.24 in 57 mm |
| Da - 外圈正面背衬直径 |
3.46 in 87.88 mm |
| Db - 外圈背面背衬直径 |
3.23 in 82.04 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.09 in 2.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.36 in -9.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
7900 lbf 35200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
30500 lbf 136000 N |
| C₀ - 静态径向载荷额定值 |
35000 lbf 156000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
4870 lbf 21700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.62 |
| e - ISO标准系数ˡ⁸ˡ | 0.36 |
| Y - ISO标准系数ˡ⁹ˡ | 1.67 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0872 |
