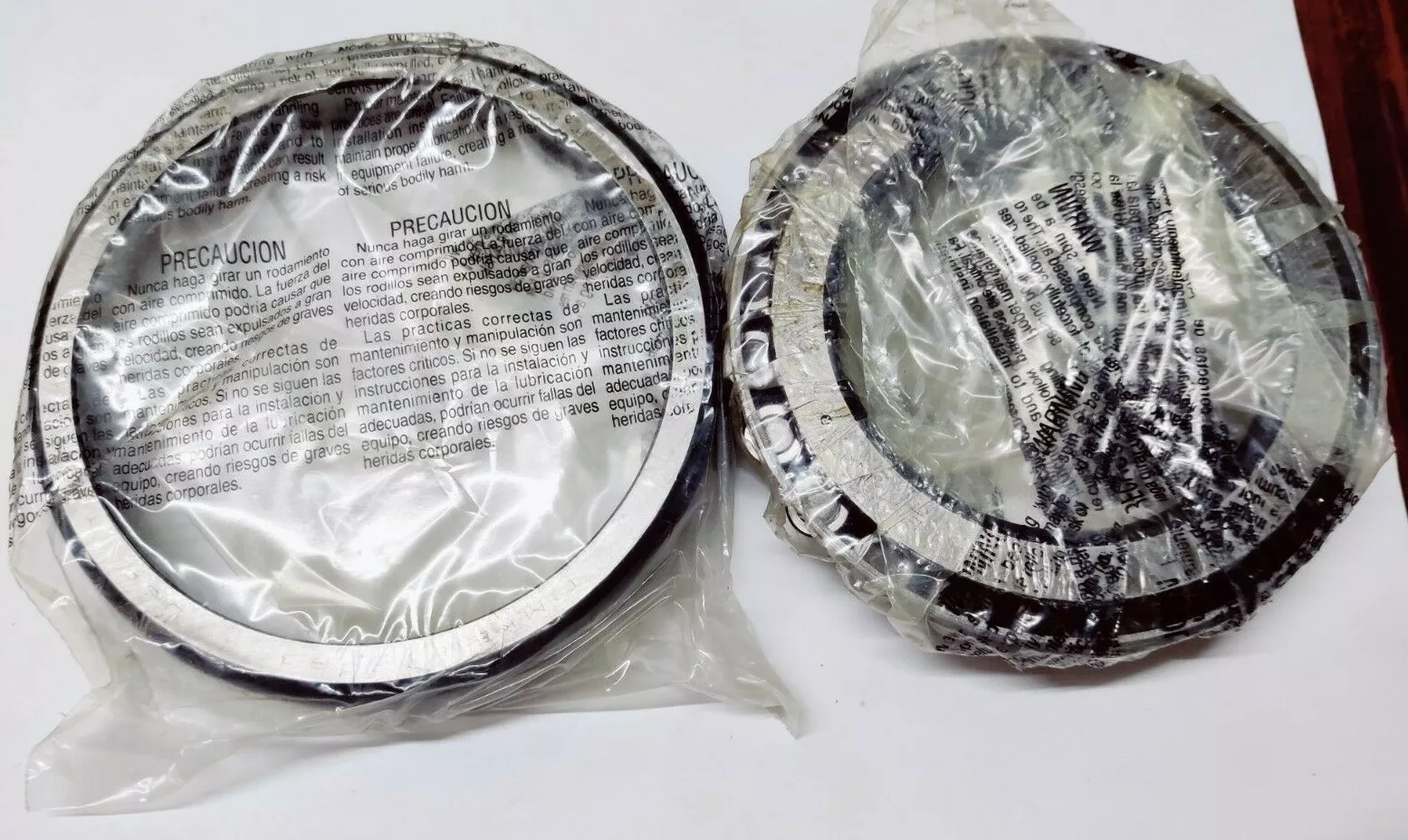

TIMKEN 496/493轴承代号说明
4
9
6
/
4
9
3
496：圆锥滚子轴承内圈基本代号：496
/：分隔符
493：圆锥滚子轴承外圈基本代号：493
496：
圆锥滚子轴承内圈基本代号：496
/：
分隔符
493：
圆锥滚子轴承外圈基本代号：493
TIMKEN 496/493轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 495 |
| 锥体零件号 | 496 |
| 外圈零件号 | 493 |
| 设计单元 | 英制 |
| 轴承净重 |
3.7 lb 1.7 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 3/16 in 80.963 mm |
| D - 外圈外径 |
5.3750 in 136.525 mm |
| B - 锥体宽度 |
1.1720 in 29.769 mm |
| C - 外圈宽度 |
0.8750 in 22.225 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.5 in 89 mm |
| db - 锥体背面背衬直径 |
3.74 in 95 mm |
| Da - 外圈正面背衬直径 |
5.16 in 131.06 mm |
| Db - 外圈背面背衬直径 |
4.80 in 121.92 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.03 in -0.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
9000 lbf 40000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
34700 lbf 154000 N |
| C₀ - 静态径向载荷额定值 |
48600 lbf 216000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
6850 lbf 30500 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.31 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.35 |
| G₁ - 发热系数（滚子滚道） | 104.6 |
| G₂ - 发热系数（挡边-滚子端） | 29.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.125 |
