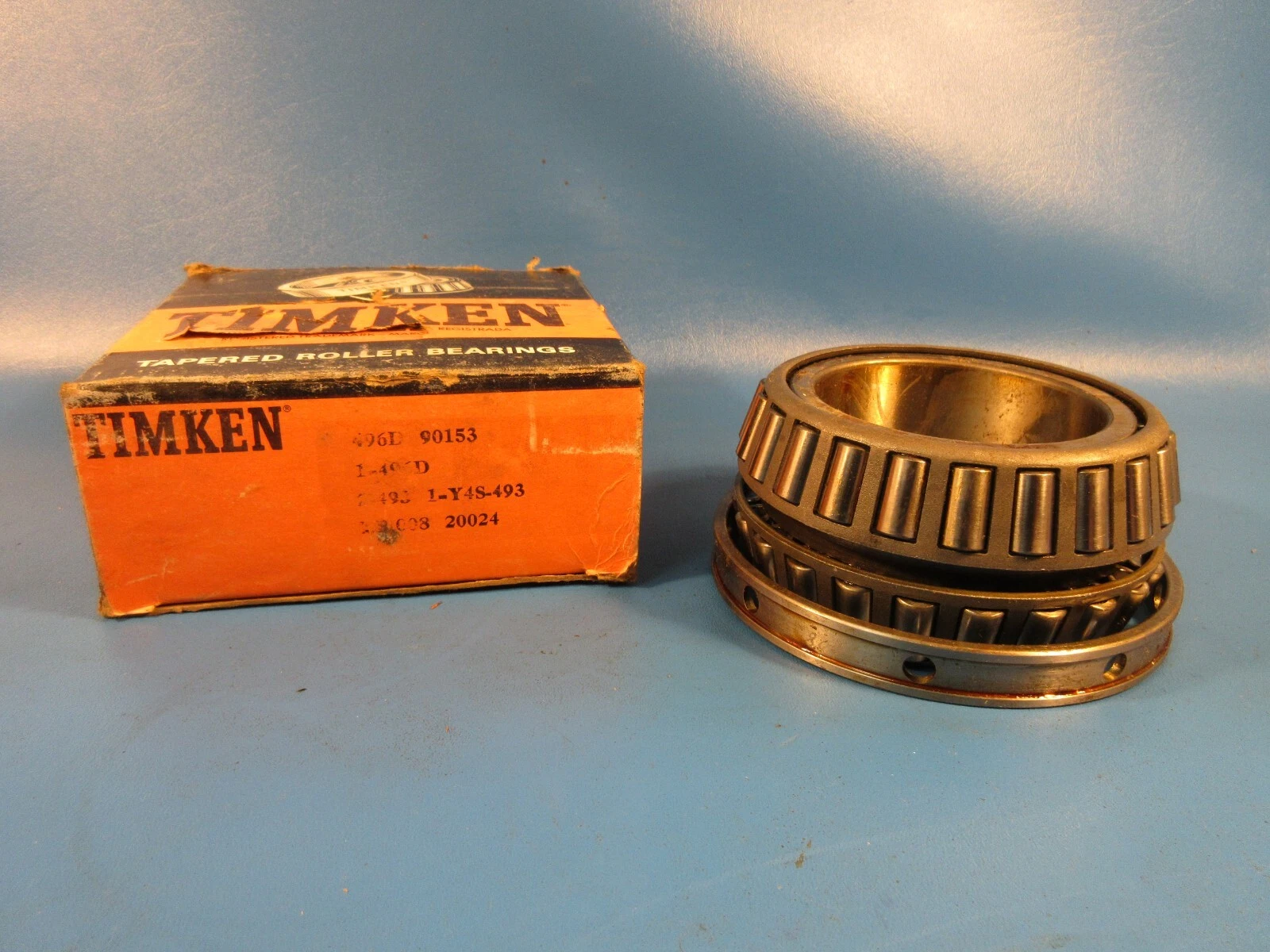

TIMKEN 496D-90153轴承代号说明
4
9
6
D
-
9
0
1
5
3
496：圆锥滚子轴承内圈基本代号：496
D：TDI 系列组件，双列内圈
-9：装配号
01：0：铁姆肯公司代码，1：精度未知
53：材料代码，代号：53
496：
圆锥滚子轴承内圈基本代号：496
D：
TDI 系列组件，双列内圈
-9：
装配号
01：
0：铁姆肯公司代码，1：精度未知
53：
材料代码，代号：53
TIMKEN 496D-90153轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 495 |
| 锥体零件号 | 496D |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（100万转）ˡ¹ˡ |
34700 lbf 154000 N |
| C₀ - 静态径向载荷额定值 |
48600 lbf 216000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 3/16 in 80.963 mm |
| B - 双联锥体宽度 |
2.3440 in 59.538 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ²ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
3.58 in 91 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ³ˡ |
9000 lbf 40000 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁴ˡ |
60500 lbf 269000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁵ˡ |
15700 lbf 69700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
6850 lbf 30500 N |
| 系数 | |
| K - 系数ˡ⁷ˡ | 1.31 |
| G₁ - 发热系数（滚子滚道） | 105 |
| G₂ - 发热系数（挡边-滚子端） | 29.3 |
| Cg - 几何因子ˡ⁸ˡ | 0.125 |
